贴片led节能灯制作电路图
贴片LED节能灯特点是电路简单实用,元件使用少,亮度大容易上手。 如下是的制作电路图:

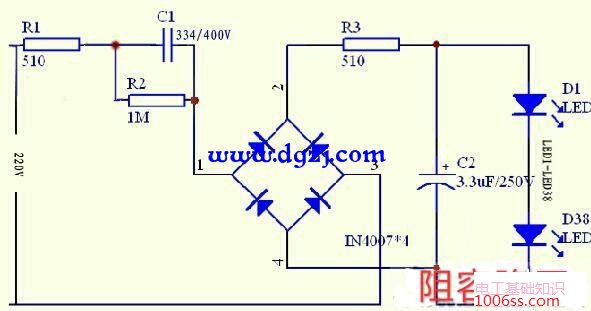

一:简介这是是一款贴片实用的LED照明灯具电路图,使用220V市电供电,220V交流电经C1降压电容降压,然后经全桥整流(四个二极管),再经过电容C2,电阻R3滤波,限流。最后才给10颗LED(串联)提供恒流电源.
二:元件选择

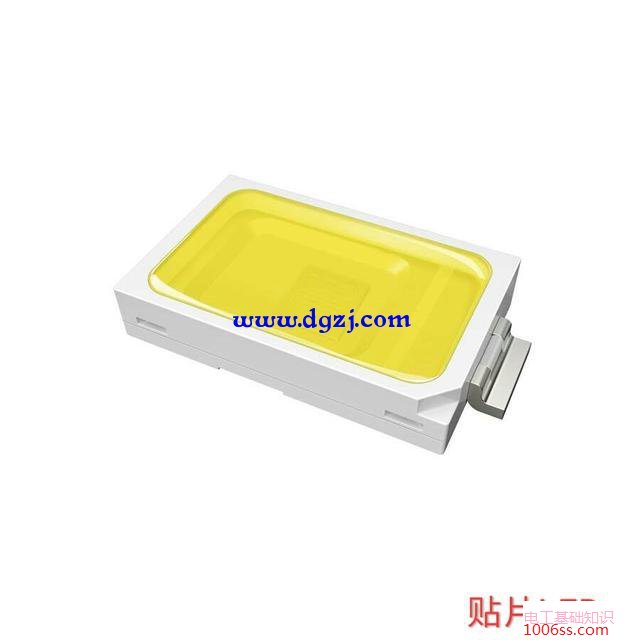

1,10颗高亮度贴片LED,纯白光(色温5500K左右吧),额定电流为20mA,电压3.2V-3.4V。

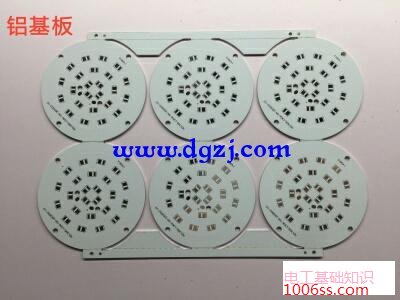

2,电路板(即PCB),建议购买铝基板,因为LED的工作温度对光衰和寿命影响很大,如果散热不好很容易产生光衰(也就是说亮度变小),所以,使用铝基板散热好,某宝上有成品板,铝基,铜基,圆形,方形都有,根据自己喜好选择。
3,降压电容的耐压须在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上。
三,原理介绍:图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容(在前面的开关电源中有讲过),C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2,开灯的充电电流完全被C2吸收起到了开灯防冲击保护。
四,制作全过程

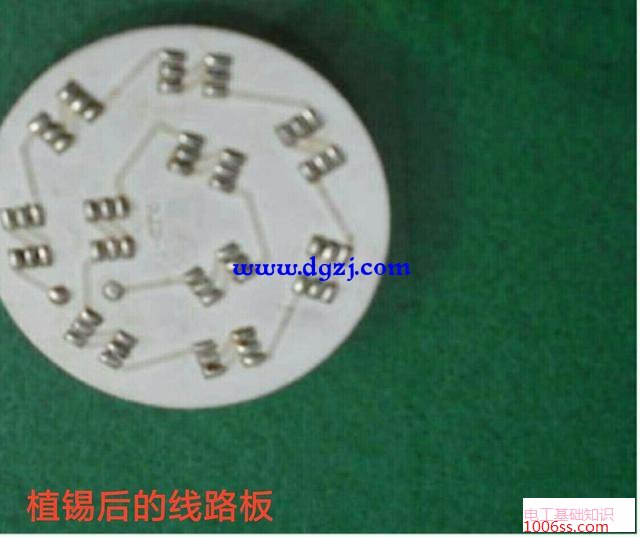

1,将基板上锡(电烙铁会用吗?电烙铁和万用表的使用是最基本,如果不会可以留言问我),一定要均匀,锡不要太薄也不能太厚。
2,焊接贴片LED: 将上好锡的电路板安装正面朝上,将贴片LED极性方向放好,固定贴片LED后就可以进行焊接,焊接要用30瓦左右的烙铁,焊接时间不能超过2秒。重点注意:注意贴片LED正面有一个角有缺口,缺口处脚为正极,安装方向一定要一致,切勿装反!LED是单向导(其实也叫发光二极管)而本电路是串联电路,只要有一只装反整组灯就不会亮。

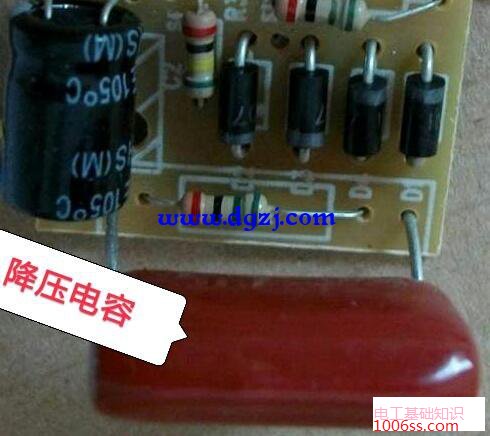

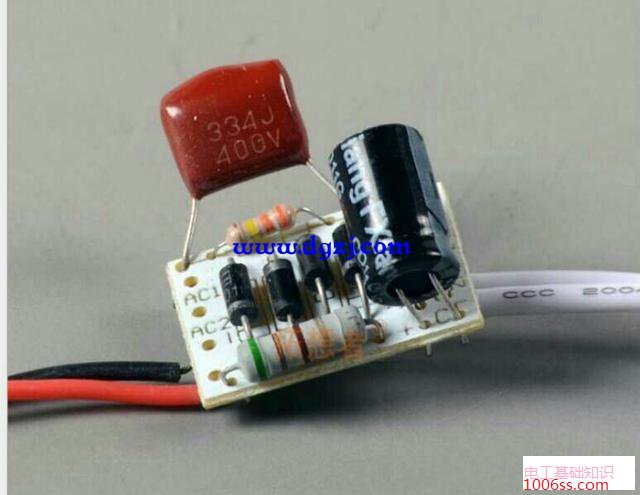

3,组装电源,这是阻容降压,优点是电路简单,原件容易找,按电路图焊接各元件就行, 电源和灯板焊好后就可以接线测试了。
最后是安装和固定,这个大家就可以充分发挥自己的想象和创意了,圆的,方的,条形的。。。
最好后温馨提示:注意用电安全!
