软件画原理图的三种连线方式
一般的软件画原理图，有三种连线的方式。
1、直接连线。

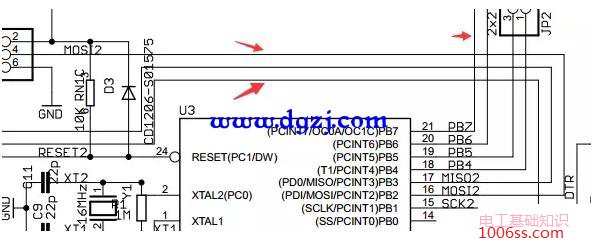

大部分的连线都是这种最普通的连线。

这种连线是最简单，连接的哪两个引脚还是比较清楚的。其中有一个点需要注意的在两条线交叉的时候，只有当交叉的位置有黑色点的时候才表示他们互相连接了，如果没有黑点，例如途中左边有很多交叉点，这些就是没有互相连接的。
2、网络标号。
这个也是原理图里非常常见的表示连线的方式。
使用网络的通常有2种情况
约定俗成的。一般电源的VCC，5V，3.3V，GND等都是使用网络标号的，这是一种习惯。
连线不方便的。比如周围线太多，连出去容易混淆。或者距离太远中间有阻挡等，就可以使用网络标号。如下图。

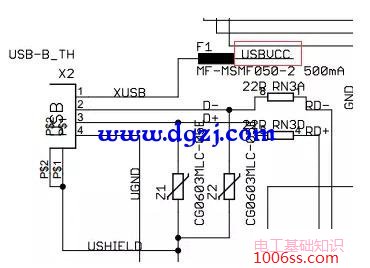

上两图中红框中的就是网络标号，同样的名字意味着这2处是连接的，比如图1写着USBVCC，图2中也写着USBVCC，他们之间好像没有线连接，但其实在电路上也是连接的，这就是所谓的网络标号的功能，将两个相同名称的地方相连接。

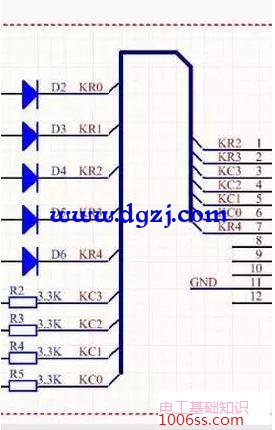

3、总线的方式
这种方式比较少见，其实还是由网络标号来完成定位，只是一种视觉上的连接。
