引起放大电路静态工作不稳定的因素有哪些

时间:2018-08-19 17:20来源:未知 作者:admin 点击:
引起放大器静态工作点不稳定的主要原因是温度 ,电源电压, 元器件 漏电: 1.温度变化引起基极反向电流变化,基极电流变化造成电路电流变化,使电路不不稳定。鍺材料比硅材料反

引起放大器静态工作点不稳定的主要原因是温度 ,电源电压,元器件漏电:
1.温度变化引起基极反向电流变化,基极电流变化造成电路电流变化,使电路不不稳定。鍺材料比硅材料反向电流要大100倍以上。减小变化用电路进行补偿。
2.温度变化引起基极正向电压Vbe变化,基极电压变化造成电路电流变化,使电路不不稳定。这个变化硅和鍺基本一致。减小变化用电路进行补偿。
3.电源电压不稳定,采用稳压电源。
4.元器件漏电采用优质元件。
引起三极管放大电路静态工作点不稳定的主要因素是温度。半导体管对温度的变化非常敏感。这是因为温度升高时,三极管内载流子的运动加剧,少数载流子的数量随温度上升而急剧增加,Icbo增加。结果又导致了穿透电流Iceo的增加。通常情况下,温度每升高10°C度,三极管的Icb0将增大将近一倍。另外分析指出,温度每上升1°C度,三极管的电流放大倍数将增加0.5%/1%。

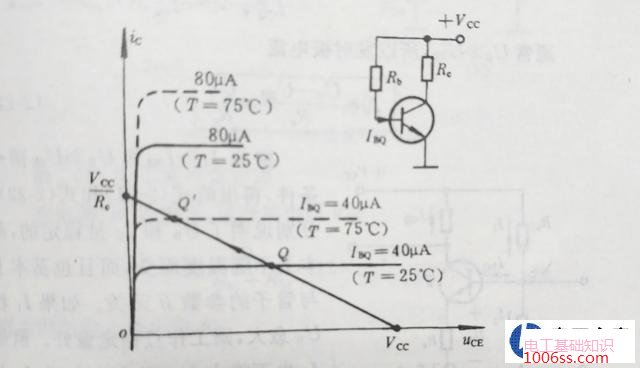

固定偏置的三极管放大电路,温度变化引起的静态工作点Q的变化情况如下图示。
引起放大电路静态工作不稳定的因素有哪些
由图可知,基极电流IbQ保持在40μA不变,当温度T由25°C上升至75°C,静态工作点则由Q点相应随之上移至接近饱和区的Q′点。

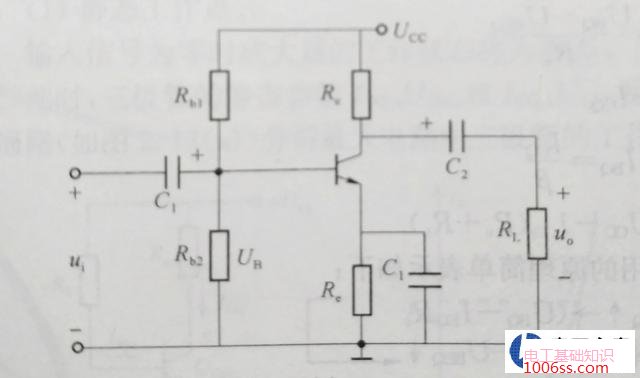

温度变化引起的放大器静态工作点的偏移,会致放大电器不能对电信号进行有效放大,或使输出信号产生严重失真。为此,通常采用分压式偏置电路、在电路中加入负反馈等措施,以减小电压放大信数为代价,换取放大电路工作的稳定性。
