滞回电路计算公式

时间:2019-02-27 09:22来源:未知 作者:admin 点击:
滞回电路属于电压比较器的一类。最简单的比较器就是单限比较器:电路只有一个阈值电压,输入电压Ui 逐渐增大或减小过程中,当通过Ut时,输出电压Uo产生跃变,从高电平Uoh跃变为低

滞回电路属于电压比较器的一类。最简单的比较器就是单限比较器:电路只有一个阈值电压,输入电压Ui 逐渐增大或减小过程中,当通过Ut时,输出电压Uo产生跃变,从高电平Uoh跃变为低电平Uol,或者从Uol跃变为Uoh。
但是这里有一个问题:在单限比较器中,如果输入电压在阈值附近有微小变化,都将引起输出电压Uo的跃变,这种微小变化可能来自输入信号,也可能来自外部干扰。所以说单限比较器很灵敏,但是抗干扰能力很差。

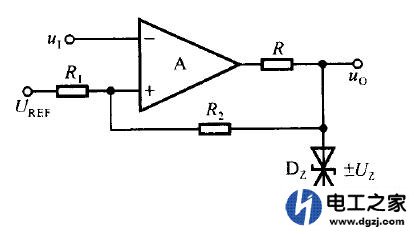

那么如何增加比较器的抗干扰能力呢?就是题主所说的滞回比较器。滞回比较器其实就是在单限比较器中引入了正反馈,电路图
滞回电路计算公式

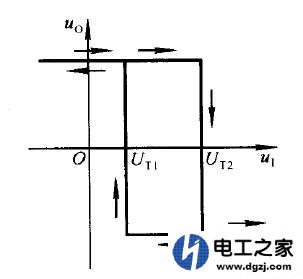

电压传输特性如下图
滞回电路计算公式

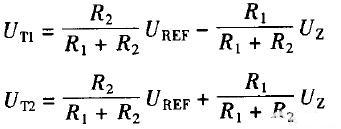

可以看出滞回比较器有两个阈值电压,计算公式如下图

滞回电路计算公式
两个阈值的差值ΔUTH=Ut1–Ut2称为回差。
应用

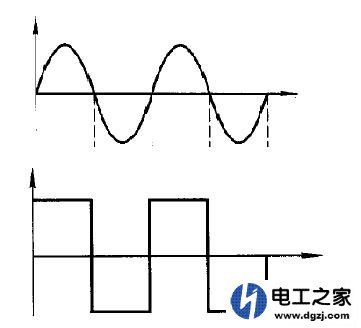

滞回比较器除了用来增加抗干扰能力,还是产生矩形波的一种方法:将震荡电路产生的的正弦波输入到滞回比较器,输出电压就能得到矩形波。
滞回电路计算公式 (责任编辑:admin)
