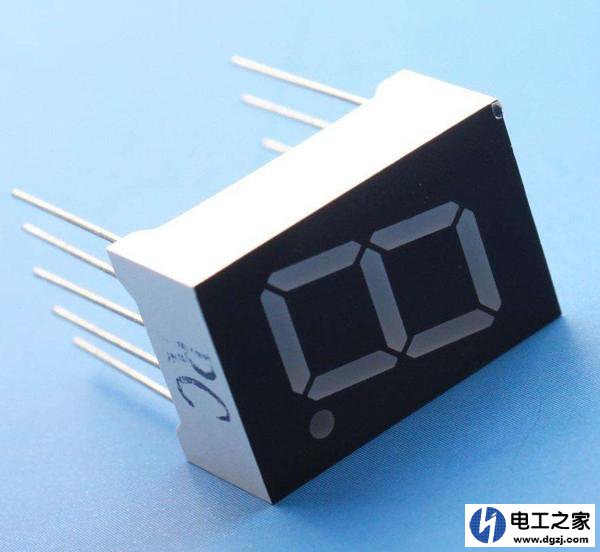

8段数码管说得通俗一点就是8个LED组成一个“8”字和右下角的一个小数点
数码管其实是由发光二极管组成,多个LED按一定的规则排列好,封装在固定形状的外壳中去,只要点亮相应的段画就可以显示出相应的数字。
8段数码管内部的LED怎么排列?
8个LED按A/B/C/D/E/F/G/DP位置排列成8段的数码管
LED公共端为正极的是共阳数码管,公共端为负极的是共阴数码管
比如点亮A/B/C/D/G位置的LED就可以显示出数字“3”了
这种排列已经形成了行业的规则,大家都是这样排的,如果你用自己的方法排,就不能与别人的数码管兼容了。
多位数字8段数码管怎么组合?
如果是多个数字的8段数码管,相同的段画是连接在一起的
所有A段相连,所有B段相连,所有C段相连,所有D段相连,所有E段相连,所有F段相连,所有G段相连,所有DP段相连。
每个数字的公共端是单独的,所以两个数字的8段数码管会有10个引脚,三个数字的8段数码管会有11个引脚,四个数字的8段数码管会有12个引脚。
