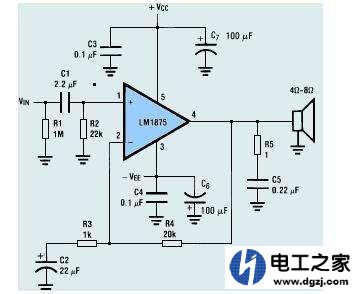

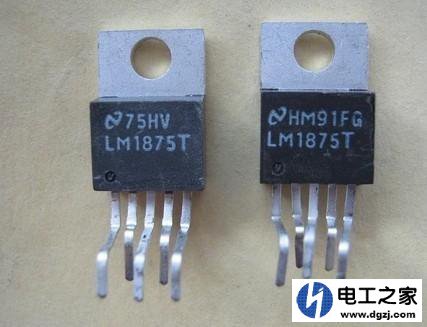

LM1875是一个非常好用的放大器IC。
LM1875散热器和内电路是联通的,相信很多朋友已经告诉您,是接电源负极的。如果散热器不加绝缘片的话,散热器就要和其它电路绝缘,否则一旦碰上其它电路部分,那就“一失足成千古恨”了,芯片一般都会损坏的。
多片芯片并联,共用散热器,不加绝缘片的用法,理论上可行,但实际上需要注意以下几个方面:首先,散热器绝对要隔离,不能碰到其它零件。其次,这些芯片用的是同一组负电源,且这些芯片的负电源引脚是接同一个网络。
双声道是否可不加绝缘共用散热器问题,肯定的答复您,可以的,因为自己做过8路的放大器,也是这样用的,只要符合上面的条件,电路是可以正常工作的。
最后,还是强烈建议您,不加绝缘片使用局限太大,还是加上吧。现在一套TO220的绝缘片也就几分钱,没必要省这点小成本。
自身来讲,也用过几次不加绝缘片的1875,可是总是没有一直撑到现在的。主要是因为自己喜欢折腾,调测的时候,一不小心,只要散热器和什么碰一下,芯片就挂了……最后还是用回了绝缘片……以上经历您也可以参考。
首先不管是2030--2050还是1875的散热片是接±电源的负极,就算你用十片八片1875你可以不用加云母片或者绝缘片,但是要注意散热片一定要和电源接地断开,还有安装不要碰到机箱金属外壳。
