怎么检修UC3842芯片是不是损坏了

时间:2022-01-21 15:08来源:未知 作者:admin 点击:
UC3842集成电路芯片是美国摩托罗拉公司专门为 开关电源 生产的开关电源振荡和电流控制的电路芯片。这种芯片具有高性能固定频率点流型控制集成电路。它常用在隔离式单端开关电源

UC3842集成电路芯片是美国摩托罗拉公司专门为开关电源生产的开关电源振荡和电流控制的电路芯片。这种芯片具有高性能固定频率点流型控制集成电路。它常用在隔离式单端开关电源中,比如电频车充电器中也非常常见,有时在直流转换直流变换器中也会见到。这种芯片的优点是它的外接元件较少,其外围电路也简单,我们更看重它一点的是其价格是白菜价,十分的便宜。

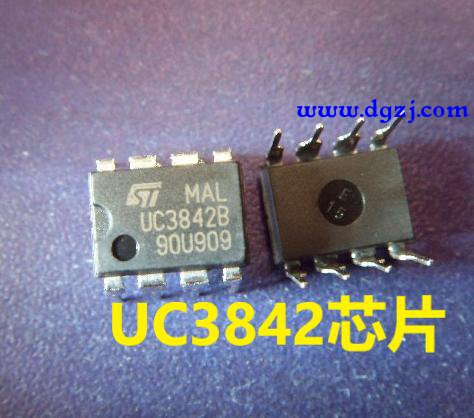

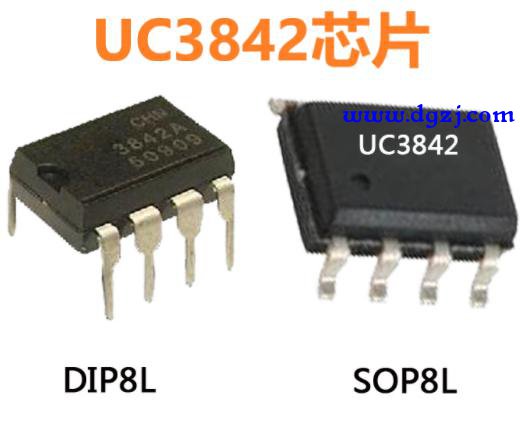

UC3842作为脉宽调制集成电路,它常用于20W到80W的小功率开关电源中,一般情况下其工作频率可以达到500千赫兹(KHZ),启动电流小于1毫安(mA),它的最高供电电压可为30V,最大输出电流为1A,它直接可以驱动场效应管或者大功率双极性开关管。它的封装常见的有两种,一种是双列直插式DIP-8,另一种是贴片小羽翼封装形式的 SOP-8L,其外观如上图所示。

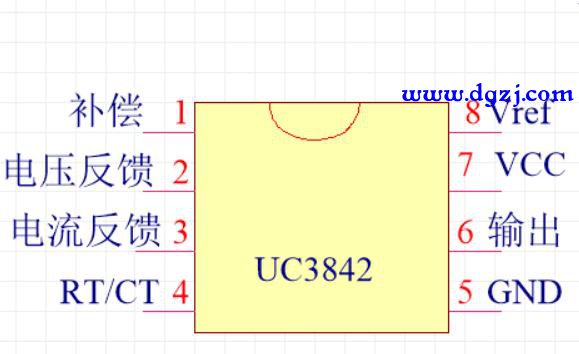

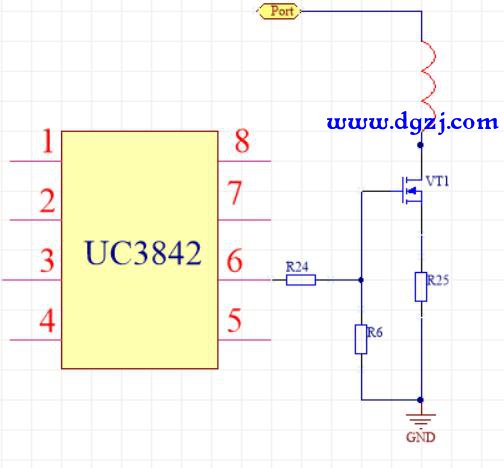

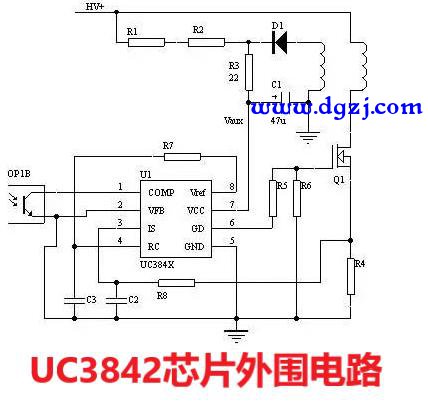

我在维修电瓶车充电器时最常见的就是UC3842电源集成管理芯片了,从我绘制的芯片引脚排列来看,该芯片的5脚为接地,7脚为电源正极,6脚是脉冲输出,在充电器电路中常用UC3842芯片第6脚去驱动场效应管,如下图所示。第3三脚是电流反馈引脚,调整这个引脚上所接的电阻大小,它可以调整充电器的最大输出电流。这个引脚在工作时,在每个周期内都会对流过开关管的电流进行检测,一旦检测到过电流,它就会立即停止输出驱动,就会关断功率开关管,起到过电流保护和限制负载电流的作用。

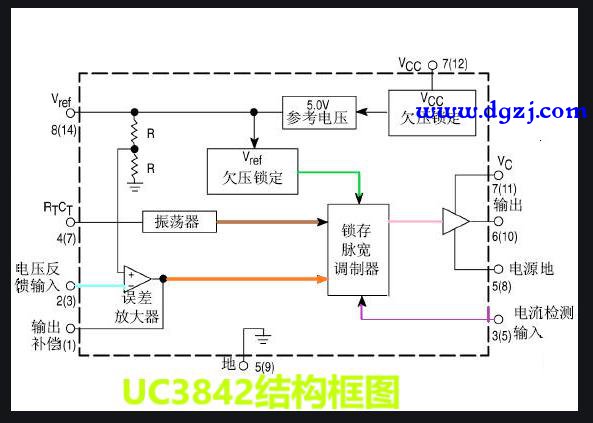

同样,2脚是电压反馈引脚,它可以调节充电器的输出电压。第4脚需要接振荡电阻R和振荡电容C,1脚是误差信号放大器补偿端,其内部结构框图如下图所示。

我们在检修UC3842芯片是不是损坏了,我们可以在该芯片的5脚接地端和7脚电源正极端接一个17V的直流电压,我们用万用表电压档测量UC3842的第8脚,看这个引脚有没有5V的稳压输出,因为从它的结构框图看,它的第8脚是基准电压输出端,在正常情况下输出标准的5V,如果没有5V电压输出,则说明此芯片已经损坏了。

维修前,我们要先测量第7脚是不是有17V的电源电压,然后再测第8脚有没有5V的电压输出,因为电源正常是8脚输出5V的前提,我们在维修时测量过,一旦UC3842芯片的第7脚电源端低于16v,它是不能够启动的。不但8脚无5V电压输出,其第6脚也会没有驱动电压输出的,开关电源电路也就不能工作了。
