零线顾名思义电压为零的线,在高中物理中讲过大地拥有无穷大的正电荷和负电荷,其电位始终是零电位。
零线并不是从电厂接出来的,而是从低压变压器中性点接地后引出。因为大地电位为零,中性点接地的目的就是为了保证零线的电位为零,让使用用电更安全。而且在零线在到达住家户之前不止一处重复接地,如果接地不良会造成零线带电压,严重的会造成家用电器出力不足而引起过电流。
在高压输电系统中根本没有零线一说,高压输电线路中只有三根火线和一根避雷线,三根火线进入低压配电站经降压变压器降压以后再输送到千家万户,而零线也是从低压变压器中性点经接地后引出来的。
零线不是从电厂接出来的---而是从末端变电站变压器低压侧中性点接地处引出来的。
简单介绍电力系统从发电到用户的整个过程。

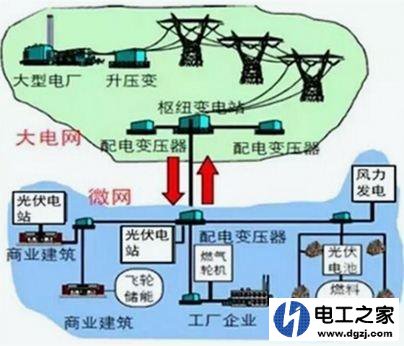

介绍:上图是电力从发电厂到用户的整个过程示意,大概有以下过程。
1.发电:发电厂汽轮发电机发出的电压正常未10KV(也有6KV发电机),发出的电力经升压变压器送到电力主干网进行传输,主干网有110KV,220KV,500KV等级,西电东送的国家电力网有1000KV直流和交流。
2.输电:即电力传输,从发电厂送到各个电力用户,中间有可能经过大型的配电站或变电站(枢纽变电站)再到用户。
3.配电:即电力向用户(企业或社区)输送,其中居民用电还要进行进一步的降低电压380V/220V。

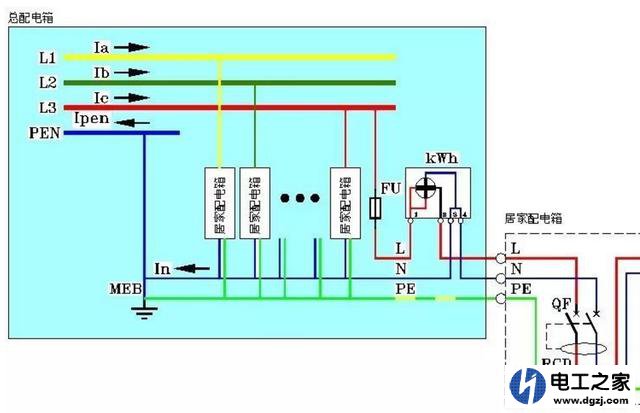

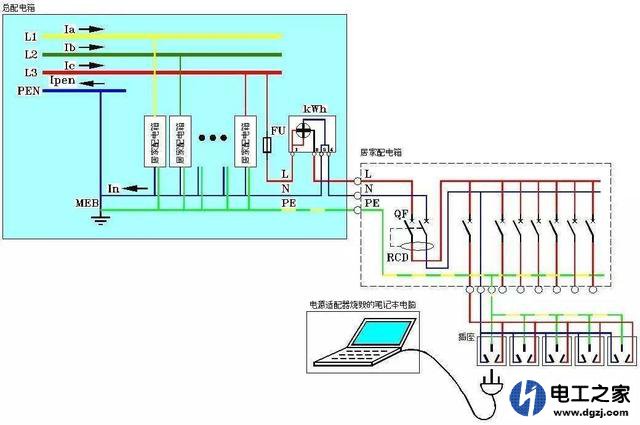

4.居配:即居民配电,常见为10KV/380V/220V,问题中提到的零线在此过程中出现了,从变压器中性点接地处引出,相线为ABC三相,加上零线和地线就是三相五线(TN-S)系统。

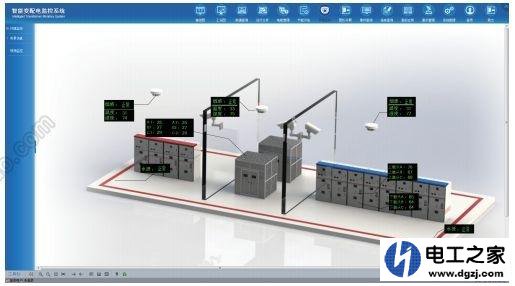

上图是配电系统的末级变电站,出线为(A、B、C、N、PE),其中N为零线,ABC为火线。
