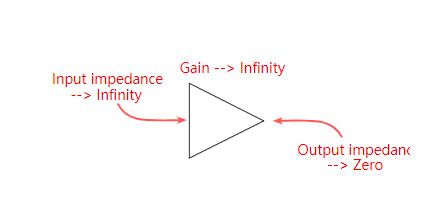

尽管通用运算放大器应用广泛,但它们也可以作为许多其他电路的基础。在本文中,单片机开发工程师将对通用运算放大器的特性进行讲解。要了解通用运算放大器,得先了解它的特性,围绕通用运算放大器的电路有很多,这些通常都是为了易于设计和构建电路。 极高的增益:运算放大器的关键特性之一是其极高的增益。典型的数字是从大约10000向上延伸-100,000甚至更高的数字很常见。尽管具有该数量级增益的开环放大器几乎没有用,但运算放大器能够通过使用负反馈来利用非常高的增益级别的优点。这样,增益水平是非常可控的,失真水平可以保持很低。 负反馈的使用是释放运算放大器功率的关键。运算放大器的高增益与巧妙地使用负反馈相结合,意味着负反馈网络能够控制运算放大器电路模块的整体性能,使其能够执行许多不同的功能。 高输入阻抗:高输入阻抗是运算放大器的另一个关键方面。从理论上讲,它们的输入电阻应无穷大,当今使用的运算放大器的阻抗非常接近此,其阻抗范围从0.25MΩ起。一些使用MOSFET输入级的阻抗为数百MΩ。 低输出阻抗:运算放大器的输出阻抗也很重要。可以预料,这应该很低。在理想的放大器中,该值应为零,但实际上,许多放大器的输出阻抗都小于一百欧姆,很多则远小于此。也就是说,许多基于IC的运算放大器的驱动能力自然受到限制。 共模抑制:运算放大器的另一个重要特征是其共模抑制。这是指将相同的信号施加到两个输入的情况。对于理想的差分放大器,在这种情况下不应在输出端看到输出,但是该放大器永远不会是完美的。 实际共模抑制比CMMR是信号施加到两个输入时的输出电平与信号施加到一个输入时的输出电平之间的比率。该数字以分贝表示,通常高达70dB左右。 通过使用运算放大器的共模抑制,可以设计一种可降低低电平信号干扰电平的电路。信号线和返回线被施加到两个输入端,并且仅差分信号被放大,两条线上出现的任何噪声或干扰都将被拒绝。通常在仪表放大器中使用。 有限的带宽:运算放大器的带宽差异可能很大。理想的放大器将具有无限的带宽,但正如人们可能会想象的那样,这是不可能的,而且在实践中也很难使用和驯服。实际上,运算放大器具有有限的带宽。在音频增益下降之后,许多用于音频应用的芯片可能只能在相对较小的带宽上展现其全部增益。尽管如此,大多数电路还是会降低增益,并使较小的增益水平可以在较大的带宽上保持。 (责任编辑:admin) |
