微型DC/DC转换器LM3670和LM3671的性能及应用范围

时间:2023-02-19 11:26来源:未知 作者:admin 点击:
Na ti onal 半导体 公司推出的SOT23-5封装的600mA高效率同步降压 DC/DC 转换器LM3670和LM3671,它的开关频率2MHz,效率高达95%.LM3670和LM3671最适合用在效率和尺寸都要求很高的手提设备如无线 手机

National半导体公司推出的SOT23-5封装的600mA高效率同步降压 DC/DC转换器LM3670和LM3671,它的开关频率2MHz,效率高达95%.LM3670和LM3671最适合用在效率和尺寸都要求很高的手提设备如无线手机数码相机,MP3播放器,PDA,硬盘驱动器,无线LAN和其它低功耗小形状系数的产品。

微型DC/DC转换器LM3670和LM3671的性能及应用范围

LM3670和LM3671具有自动的脉冲频率调制-脉宽调制(PFM-PWM)模式工作,在整个负载提供最高的效率.LM3670和LM3671的同步整流效率在连续开关工作时能达到95%的效率。这些器件的静态电流典型值为16uA,导致极好的待机时间,进一步延长了电池寿命.LM3670和LM3671具有杰出的噪音特性,峰-峰值输出波纹电压小于5mV,使它很适合用于基于RF的手提系统。小型2.2uH电感和10uF输出电容以及SOT-23封装,最小化了PCB占位尺寸。

LM3671能从锂离子电池或2.8V-5.5V电压源工作,它的负载能力高达600mA.LM3671的2MHz振荡器频率使得能采用三个非常小的外接元件,包括一个2.2uH电感和两个10uF电容.LM3671输出电压的高精度,低输出电压波纹和快速响应性能使它能用在MIPS处理器。

LM3671能对手提系统的数字核和外设的供电提供优异的特性和性能。在PWM低噪音和PFM低电流模式的自动转换导致在整个负载范围内的高效率性能。固定频率PWM模式驱动负载的电流从70mA到600mA,而PFM模式则在低负载下工作.PFM模式在轻负载和系统待机时把静态电流降低到16uA,扩展了电池寿命。在关断模式,器件关断了,把电池的消耗降低到典型值0.1uA.

LM3671有下面的输出电压可选择: 3.3 V, 1.875 V, 1.8 V, 1.6 V, 1.5 V, 1.375 V, 1.25 V, 1.2 V以及其它电压的可调整选择。

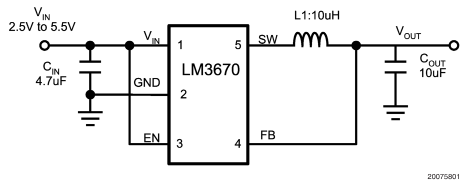

LM3670是LM3671的低功率型号,最适合用在需要低输出电流的应用。它的开关频率为1MHz,负载能力高达300mA.LM3670需要一个很小的10uH电感和两个4.7uF电容,

LM3670的输出电压有如下的选择: 1.8 V, 1.875 V, 1.5V和其它电压的可调整选择。
