基本放大电路的构成及静态工作点分析

时间:2023-05-01 11:26来源:未知 作者:admin 点击:

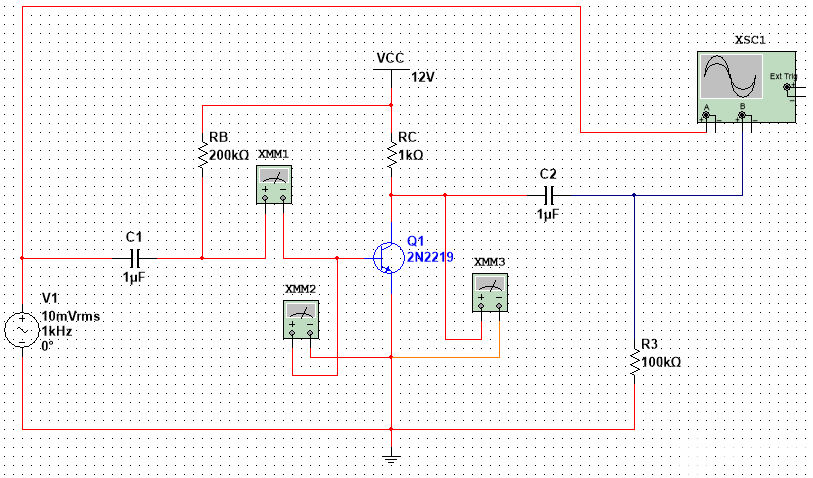

1、基本放大电路的构成 C1、C2的作用是隔直流通交流;C1防止VCC的直流对输入波形产生影响;C2防止VCC的直流对输出波形产生影响; VCC的作用是为电路供能;提供合适的静态工作点;为基极提供

1、基本放大电路的构成

基本放大电路的构成及静态工作点分析

C1、C2的作用是隔直流通交流;C1防止VCC的直流对输入波形产生影响;C2防止VCC的直流对输出波形产生影响;

VCC的作用是为电路供能;提供合适的静态工作点;为基极提供电压,使得发射结正偏;

RB的作用是为电路提供合适的静态电流IB;

RC的作用是把放大的电流信号转换为电压信号;

2、各器件的取值范围

三极管放大电路是小信号放大,常用器件最大通过的电流只有几百毫安,所以输入信号不能太大;

基极电阻RB取值一般在几十到几百千欧;集电极电阻RC取值一般在几千到几十千欧;

C1、C2作为隔直流通交流,取值一般在几微法到几十微法之间;

3、电压电流参数的计算

总基极电压:uBE=UBEQ+ui

总基极电流:iB=IBQ+ib

总集电极电流:iC=ICQ+ic

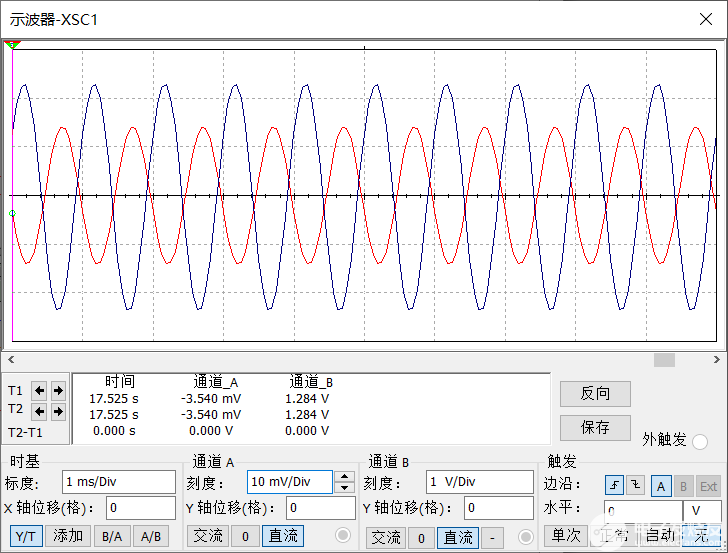

总的uCE:uCE=VCC-iC*RC;即uCE=VCC-(ICQ+ic)RC=UCEQ+(-i*RC);并且,uCE=UCEQ+uce,那么,u0=uce=-ic*RC,说明输出波形与输入波形反向;

基本放大电路的构成及静态工作点分析

4、静态工作点

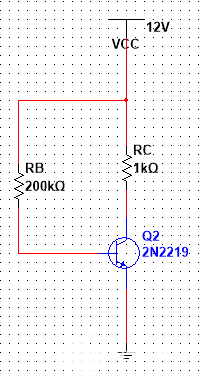

画出直流通路:

基本放大电路的构成及静态工作点分析

当前静态工作点的计算:UCE=VCC-IC*RC; IB=VCC/RB; IC=β*IB; 静态工作点:(IB,IC,UCE)

若增大RB,其他不变,则IB减小,IC减小,UCE增大,静态工作点沿交流负载线下移,容易进入截止区,使得输出波形截止失真;减小RB,则容易进入饱和区,输出波形饱和失真;

若增大VCC,其他不变,则IB增大,IC增大,交流负载线整体平行右上移,静态工作点沿交流负载线上移,容易进入饱和区;减小VCC,交流负载线整体平行左下移,容易进入截止区;

若增大RC。其他不变,则IB、IC不变,UCE减小,静态工作点沿当前IB前移,容易进入饱和区;

若温度升高,放大倍数β会增加,容易让静态工作点改变,使得输出波形失真;

5、解决静态工作点不稳定的方法

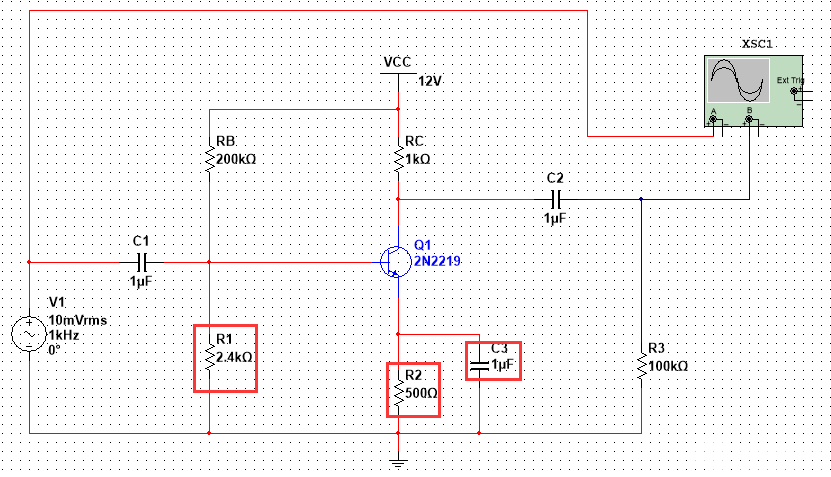

添加R1、R2、C3

基本放大电路的构成及静态工作点分析

UB=[R1/(R1+RB)]*VCC; UBE=UB-UE=UB-UR2=0.7V(发射结导通压降);UR2=UB-0.7V;IE=UR2/R2;此时,IE的值由R2所分得的电压决定;

若温度升高,其他不变。

第一阶段:β值增加,IB、IC变大,使得IE增大,UR2升高;

第二阶段:因为UBE=UB-UR2,UR2增大,UB不变,UBE减小,则IB变小,IC变小;起到了电流负反馈的作用;

新增的电容C3会将交流电导地,没有经过R2,减小了功耗;
