三控开关线怎么接

时间:2021-12-12 10:12来源:未知 作者:admin 点击:
三控开关接线方法也很常见,日常生活中我们也经常用到,比如卧室,上下多层楼梯之间用到的比较多!具体接线方法可以参考下面的图片进线接线! 首先需要注意的是要做这种控制回

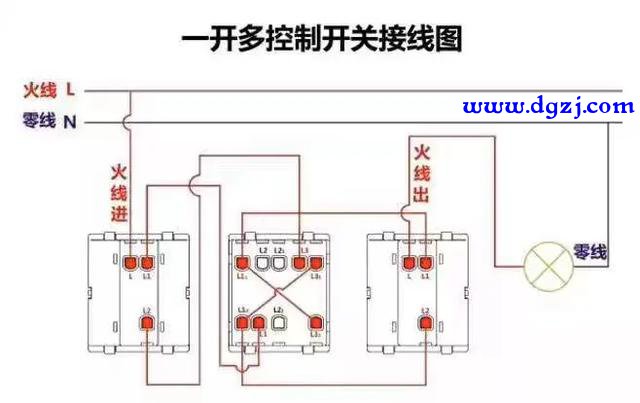

三控开关接线方法也很常见,日常生活中我们也经常用到,比如卧室,上下多层楼梯之间用到的比较多!具体接线方法可以参考下面的图片进线接线!
首先需要注意的是要做这种控制回路需要购买相应是双控开关。两个单联双控开关,一个双联双控开关,布线比如:卧室门口安装一个单联双控开关1,左边床头安装一个双联双控开关2,右边床头安装一个单联双控开关3。
火线接进开关1的L,L1L2接联线,分别接至开关2的L1、L2,L1与L2的开闭点分别用导线短接,分别从开关2的小L1、L2上面即开关开闭点接线到开关3的L1L2端子上,开关3的L端子接去灯的线即可!
三控开关线怎么接
