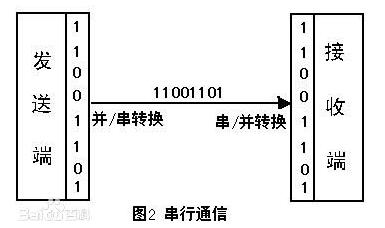

串口通信结构

　　串口通信是指外设和计算机间，通过数据信号线 、地线、控制线等，按位进行传输数据的一种通讯方式。这种通信方式使用的数据线少，在远距离通信中可以节约通信成本，但其传输速度比并行传输低。

　　串口是计算机上一种非常通用的设备通信协议。大多数计算机（不包括笔记本电脑）包含两个基于RS-232的串口。串口同时也是仪器仪表设备通用的通信协议；很多GPIB兼容的设备也带有RS-232口。同时，串口通信协议也可以用于获取远程采集设备的数据。

　　RS-232（ANSI/EIA-232标准）是IBM-PC及其兼容机上的串行连接标准。可用于许多用途，比如连接鼠标、打印机或者Modem，同时也可以接工业仪器仪表。用于驱动和连线的改进，实际应用中RS-232的传输长度或者速度常常超过标准的值。RS-232只限于PC串口和设备间点对点的通信。RS-232串口通信最远距离是50英尺。

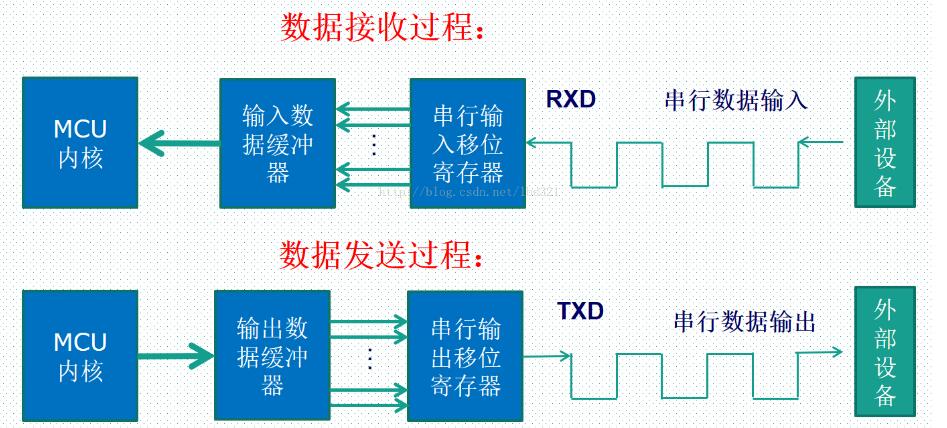

　　串口通信过程

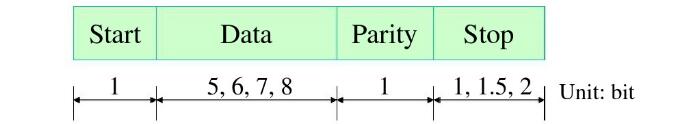

　　串口通信数据格式

　　起始位：总是“1”数据位：5，6，7，8位

　　校验： None， Odd， Even， Space， Mark停止位： 1，1.5（数据位=5），2位

　　数据帧长度

　　如果N，8，1：数据帧长度为10位如果E，7，2：数据帧长度为10位

　　串口通信最远传输距离能达到多少

　　串口通信的两种最基本的方式：同步串行通信方式和异步串行通信方式。

　　同步串行是指SPI（Serial Peripheral interface）的缩写，顾名思义就是串行外围设备接口。SPI总线系统是一种同步串行外设接口，它可以使MCU与各种外围设备以串行方式进行通信以交换信息，TRM450是SPI接口。

　　异步串行是指UART（Universal Asynchronous Receiver/Transmitter），通用异步接收/发送。UART是一个并行输入成为串行输出的芯片，通常集成在主板上。UART包含TTL电平的串口和RS232电平的串口。 TTL电平是3.3V的，而RS232是负逻辑电平，它定义+5~+12V为低电平，而-12~-5V为高电平，MDS2710、MDS SD4、EL805等是RS232接口，EL806有TTL接口。

　　串行接口按电气标准及协议来分包括RS-232-C、RS-422、 (责任编辑：admin)
