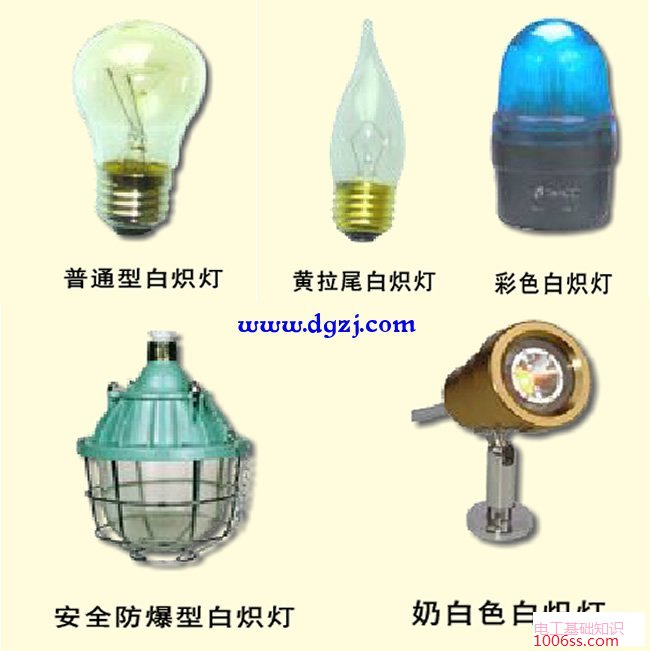

一、白炽灯
白炽灯是第一代的电光源。主要工作部分是灯丝，由电阻率较高的钨丝制成。

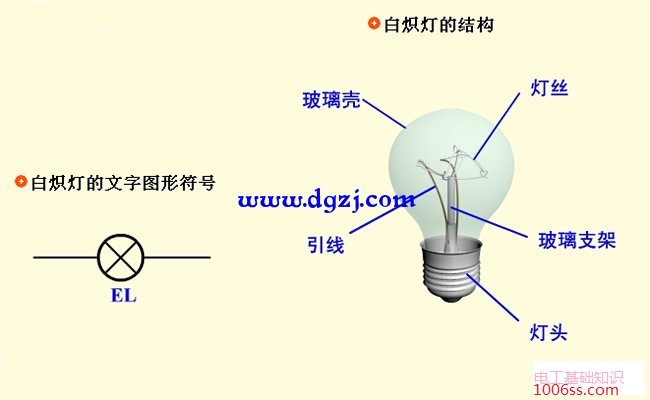

二、白炽灯的符号及结构

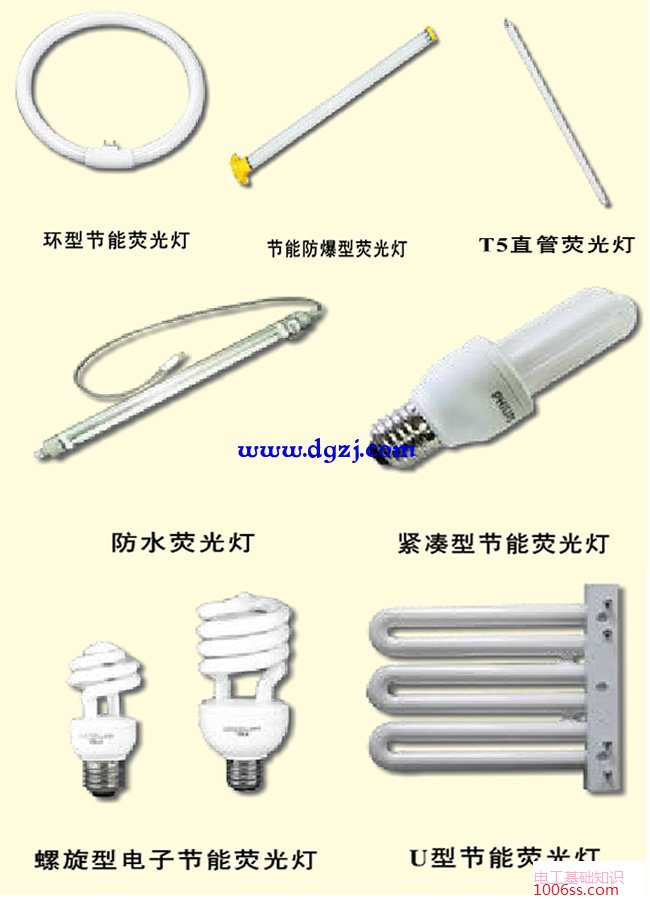

三、荧光灯
1、荧光灯特点
（1）光源效率高，寿命长，经济性好。
（2）显色性优良，光色丰富，适用范围广。
（3）可得到发光面积大，阴影少的照明效果，故更适用于要求照度均匀一致的照明场所。

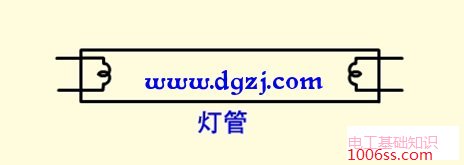

2、荧光灯的符号

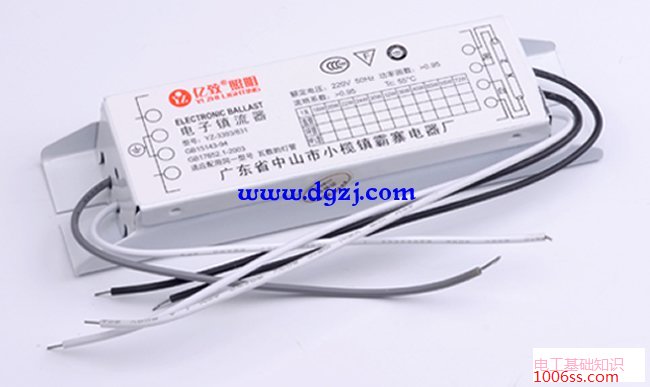

四、荧光灯镇流器
镇流器的结构是一个带铁芯的多匝线圈，在日光灯启动时产生高压，灯管点亮后，起限制电流作用。

镇流器的文字图形符号www.dgzj.com

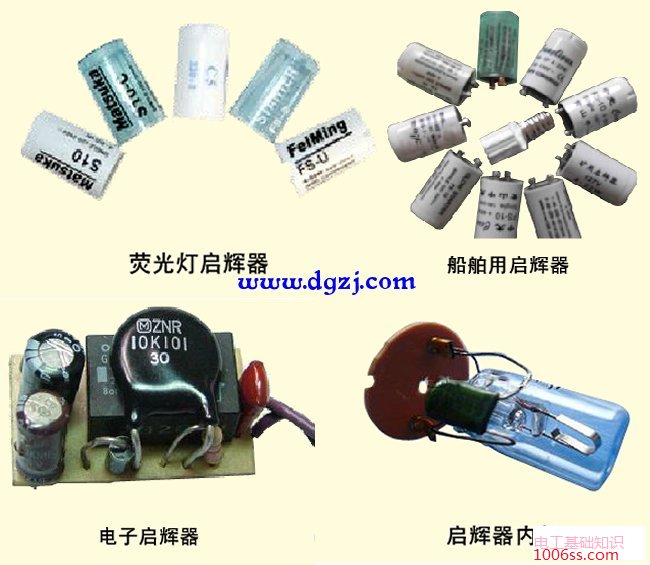

五、荧光灯启辉器
启辉器俗称跳泡，其结构是一个封装在充有少量惰性气体的玻璃管内的双金属片，在日光灯起动时利用双金属片接通或断开电路。

启辉器的文字图形符号

六、LED灯
1、光效高：消耗能量较同光效的白炽灯减少80%。
2、适用性好：每个单元LED小片是3～5mm的正方形，所以可以制成各种形状的器件，并且适合于易变的环境。
3、稳定性强：10万小时，光衰为初始的50%。
4．响应时间短：白炽灯的响应时间为毫秒级，LED灯的响应时间为纳秒级。
5、颜色可变：改变电流可以变色，通过调整材料的能带结构和带隙，实现红黄绿兰橙多色发光。

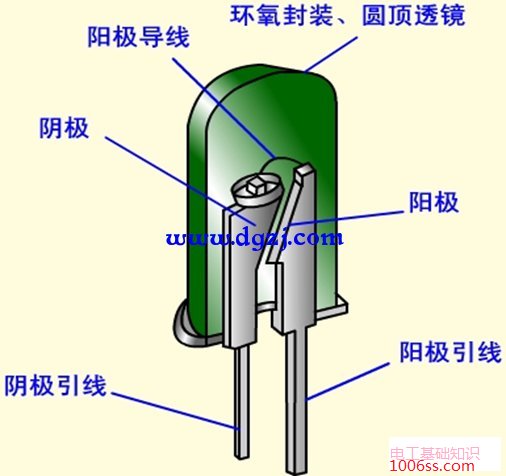

LED灯的结构

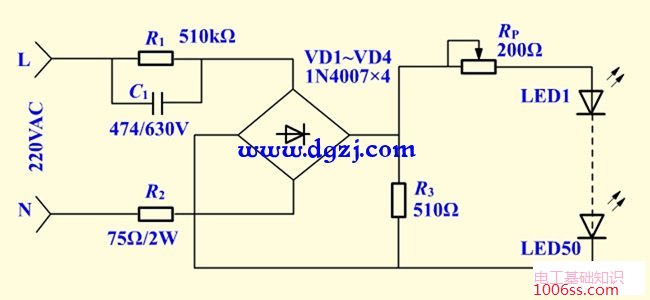

LED灯的典型连接电路

电路中的 RP 电位器用于调整流过发光二极管中的电流，该电流一般控制在 15～17mA，调整时注意安全。
