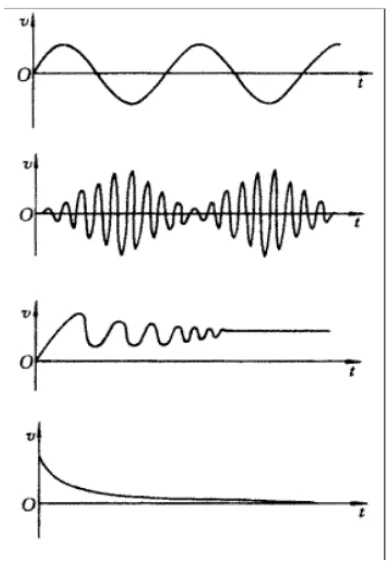

| 前言 在嵌入式开发中,ADC应用比较频繁,本文主要讲解ADC的基本原理以及如何编写基于ARM的裸机程序和基于Linux的驱动程序。 ARM架构:Cortex-A9Linux内核:3.14 在讲述ADC之前,我们需要先了解什么是模拟信号和数字信号。 模拟信号 主要是与离散的数字信号相对的连续的信号。模拟信号分布于自然界的各个角落,如每天温度的变化,而数字信号是人为的抽象出来的在时间上不连续的信号。电学上的模拟信号是主要是指幅度和相位都连续的电信号,此信号可以被模拟电路进行各种运算,如放大,相加,相乘等。 模拟信号是指用连续变化的物理量表示的信息,其信号的幅度,或频率,或相位随时间作连续变化,如目前广播的声音信号,或图像信号等。 如下图所示从上到下一次是正弦波、 调幅波、 阻尼震荡波、 指数衰减波 。

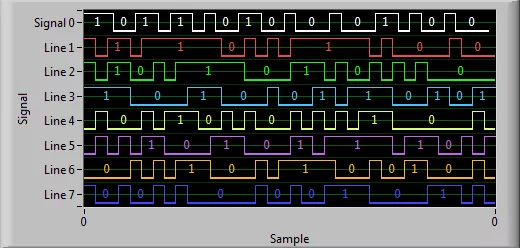

 数字信号 数字信号指幅度的取值是离散的,幅值表示被限制在有限个数值之内。二进制码就是一种数字信号。二进制码受噪声的影响小,易于有数字电路进行处理,所以得到了广泛的应用。 数字信号:高清数字电视,MP3,JPG,PNG文件等等。

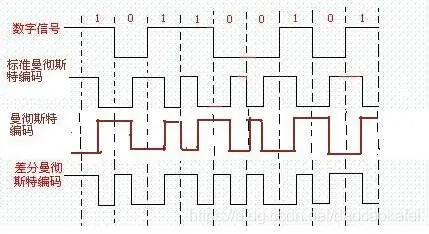

 优点: 1. 抗干扰能力强、无噪声积累 在模拟通信中,为了提高信噪比,需要在信号传输过程中及时对衰减的传输信号进行放大,信号在传输过程中不可避免地叠加上的噪声也被同时放大。 随着传输距离的增加,噪声累积越来越多,以致使传输质量严重恶化。 对于数字通信,由于数字信号的幅值为有限个离散值(通常取两个幅值),在传输过程中虽然也受到噪声的干扰,但当信噪比恶化到一定程度时, 即在适当的距离采用判决再生的方法,再生成没有噪声干扰的和原发送端一样的数字信号,所以可实现长距离高质量的传输。 2. 便于加密处理 信息传输的安全性和保密性越来越重要,数字通信的加密处理的比模拟通信容易得多,以话音信号为例,经过数字变换后的信号可用简单的数字逻辑运算进行加密、解密处理。 3. 便于存储、处理和交换 数字通信的信号形式和计算机所用信号一致,都是二进制代码,因此便于与计算机联网,也便于用计算机对数字信号进行存储、处理和交换, 可使通信网的管理、维护实现自动化、智能化。 4. 设备便于集成化、微型 数字通信采用时分多路复用,不需要体积较大的滤波器。设备中大部分电路是数字电路,可用大规模和超大规模集成电路实现,因此体积小、功耗低。 5. 便于构成综合数字网和综合业务数字网 采用数字传输方式,可以通过程控数字交换设备进行数字交换,以实现传输和交换的综合。 另外,电话业务和各种非话业务都可以实现数字化,构成综合业务数字网。 6. 占用信道频带较宽 一路模拟电话的频带为4kHz带宽,一路数字电话约占64kHz,这是模拟通信目前仍有生命力的主要原因。随着宽频带信道(光缆、数字微波)的大量利用(一对光缆可开通几千路电话)以及数字信号处理技术的发展(可将一路数字电话的数码率由64kb/s压缩到32kb/s甚至更低的数码率),数字电话的带宽问题已不是主要问题了。 常用的数字信号编码有不归零(NRZ)编码、 曼彻斯特(Manchester)编码和差分曼彻斯特(Differential Manchester)编码。

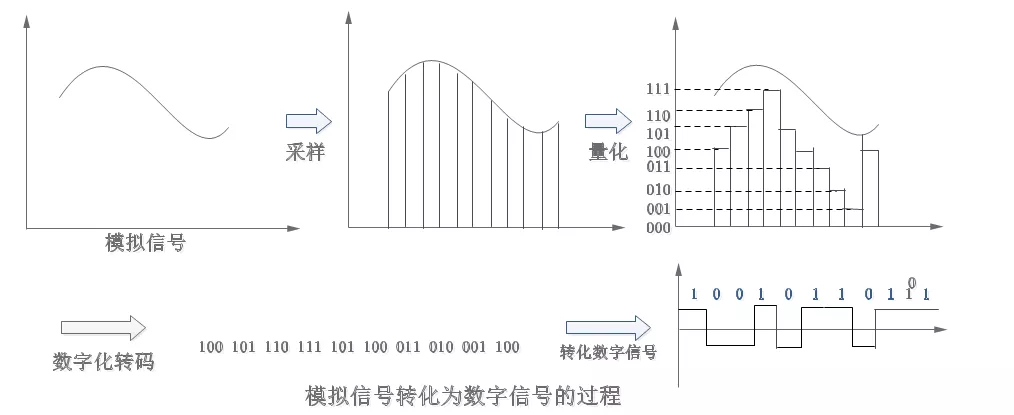

 数字信号与模拟信号的转化 模拟信号和数字信号之间可以相互转换:模拟信号一般通过PCM脉码调制(Pulse Code Modulation)方法量化为数字信号, 即让模拟信号的不同幅度分别对应不同的二进制值,例如采用8位编码可将模拟信号量化为2^8=256个量级,实用中常采取24位或30位编码; 数字信号一般通过对载波进行移相(Phase Shift)的方法转换为模拟信号。计算机、计算机局域网与城域网中均使用二进制数字信号, 目前在计算机广域网中实际传送的则既有二进制数字信号,也有由数字信号转换而得的模拟信号。但是更具应用发展前景的是数字信号。 PCM脉冲编码调制 脉冲编码调制就是把一个时间连续,取值连续的模拟信号变换成时间离散,取值离散的数字信号后在信道中传输。 脉冲编码调制就是对模拟信号先抽样,再对样值幅度量化, 编码的过程。
 抽样: 就是对模拟信号进行周期性扫描,把时间上连续的信号变成时间上离散的信号。 该模拟信号经过抽样后还应当包含原信号中所有信息,也就是说能无失真的恢复原模拟信号。 量化: 就是把经过抽样得到的瞬时值将其幅度离散,即用一组规定的电平,把瞬时抽样值用最接近的电平值来表示,通常是用二进制表示。 编码: 就是用一组二进制码组来表示每一个有固定电平的量化值。然而,实际上量化是在编码过程中同时完成的,故编码过程也称为模/数变换,可记作A/D。 ADC ADC,Analog-to-Digital Converter的缩写,指模/数转换器或者模数转换器。是指将连续变化的模拟信号转换为离散的数字信号的器件。真实世界的模拟信号,例如温度、压力、声音或者图像等,需要转换成更容易储存、处理和发射的数字形式。模/数转换器可以实现这个功能,在各种不同的产品中都可以找到它的身影。 ADC最早用于对无线信号向数字信号转换。如电视信号,长短播电台发接收等。 与之相对应的DAC,Digital-to-Analog Converter,它是ADC模数转换的逆向过程。 现在市场上的电子产品都集成了传感器,传感器要采集数据,他的内部结构里就一定要用到ADC,常见的传感器如下: 温湿度:温度传感器,DHT11 声音:音频芯片进行录音,WM8906图像:索尼IMX386/IMX283传感器 Exynos4412 A/D转换器 三星的Exynos4412模块结构图如下所示:

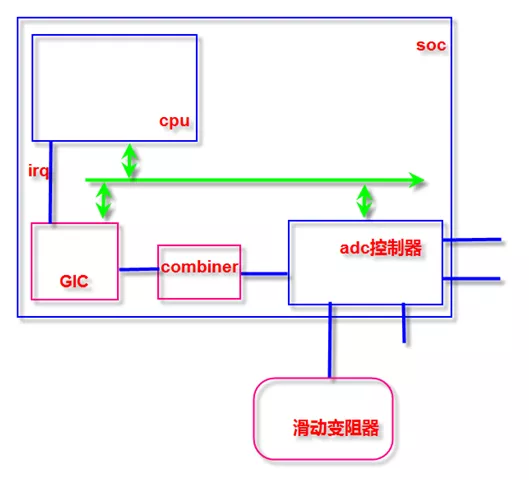

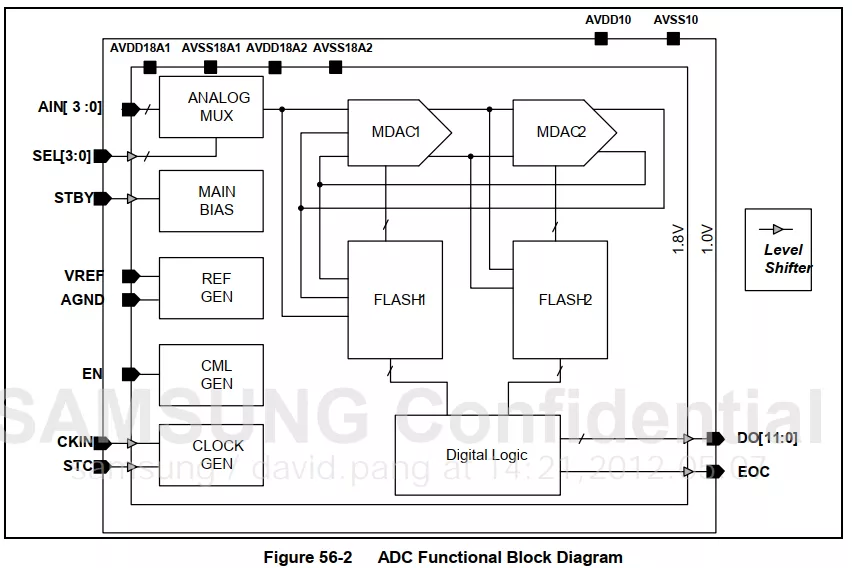

 Adc控制器集成在exynos4412 soc中,控制器内部有一根中断线连接到中断控制器combiner,然后路由到GIC(Generic Interrupt Controller),滑动变阻器连接到adc控制器的通道3。 ADC控制器 参考《Exynos 4412 SCP》 的datasheet。ADC控制器是10位或12位CMOS再循环式模拟数字转换器,它具有10个通道输入,并可将模拟量转换至10位或12位二进制数。5Mhz A/D 转换时钟,最大1Msps的转换速度。A/D转换具备片上采样保持功能,同时也支持待机工作模式。 ADC接口包括如下特性。 10bit/12bit输出位可选。 微分误差 1.0LSB。 积分误差 2.0LSB。 最大转换速率5Msps. 功耗少,电压输入1.8V。 电压输入范围 0~1.8V。 支持偏上样本保持功能。 通用转换模式。 模块图 4412 A/D转换器的控制器接口框图如下:

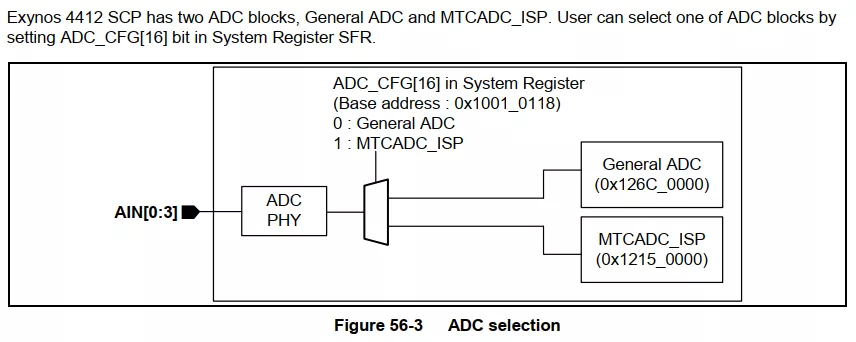

 原理我们并不需要关注,知道即可。 通道选择

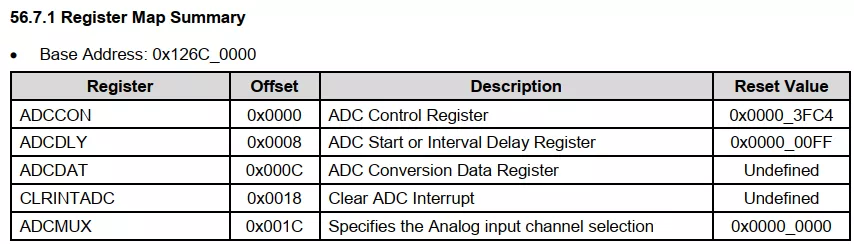

 由上图可知,A/D控制器一共有4个通道,通用寄存器地址为0x126c0000。 A/D控制器寄存器 对ADC控制器的操作主要是通过配置寄存器来实现的,查看datasheet,必须掌握寄存器的使用。以下是A/D控制器寄存器汇总。

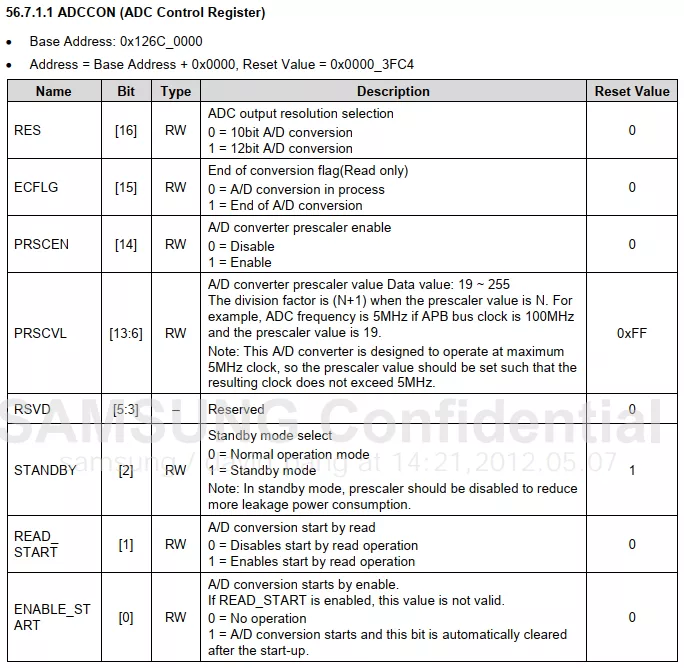

 1、A/D控制寄存器ADCCON

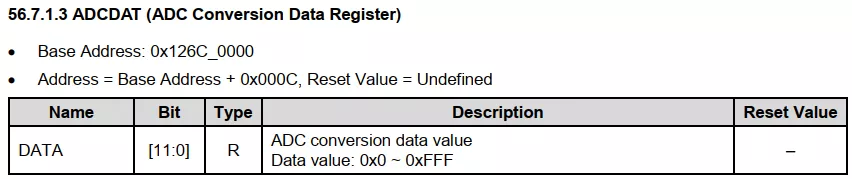

 RES : 选择A/D转换精度,0:划分成1024份 1:划分成4096份 ECFLG :转换是否结束 0:转换中 1:转换完毕;对于轮询模式需要根据该位判断数据是否转换完毕。 PRSCEN:A/D转换预分频是否使能 PRSCVL:预分频的值,转换公式见下面 STANDBY:待机模式 0:正常工作模式 1:待机模式。处于待机模式时要将PRSCEN设置为0 READ_START: A/D转换由读操作触发,设置为1后,每次读取A/D值的操作都会触发一次A/D转换。 ENABLE_START: 单次开启A/D转换,转换完毕后该位自动清零,当READ_START设置为1的时候,该位无效。 通常设置值为(1 << 16 | 1 << 14 | 99 <<6 | 1 << 1)。 2、A/D转换数据寄存器ADCDAT0

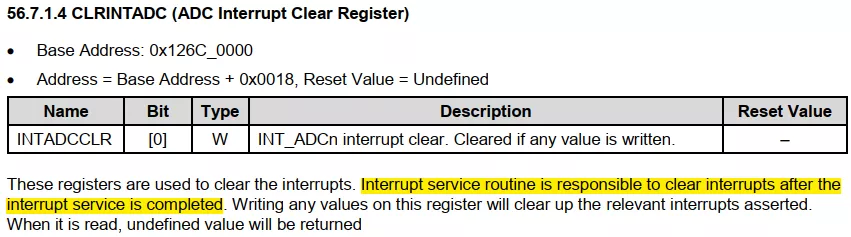

 注意该寄存器的值只有低12位有效。 3、A/D清中断寄存器CLRINTADC

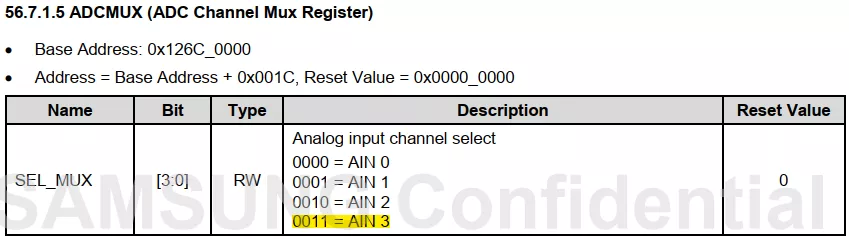

 黄色部分可知,中断例程负责清中断,中断结束后写入任意值就可以清中断。 4、A/D通道选择寄存器ADCMUX

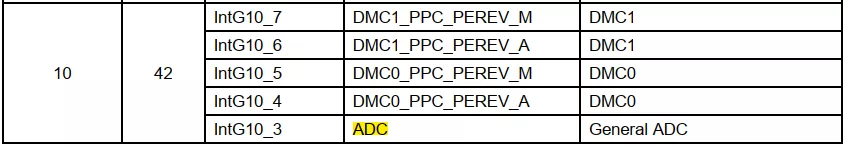

 每次操作都要先设置通道,因为 4个通道是共用同一套寄存器,如果有其他任务也在使用A/D,就会产生混乱。在此我们选择通道3,置3即可。 5、ADC中断ID 参见9.2.2GIC Interrupt Table
 由此可知,ADC中断号对应的SPI值是10,inturrupt ID 为42。对于终端查询方式和编写终端的驱动需要知道SPI id和inturrupt ID,后面讲解基于Linux驱动还会再分析设备树节点如何填写。 6、Combiner中断控制器

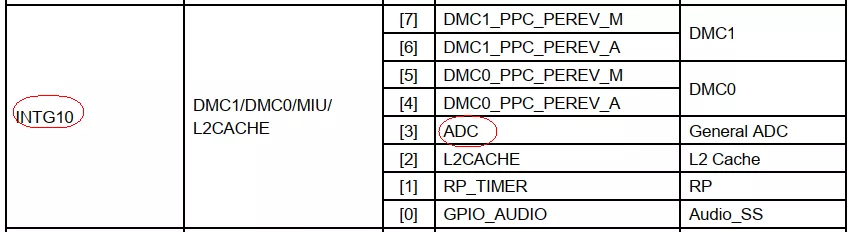

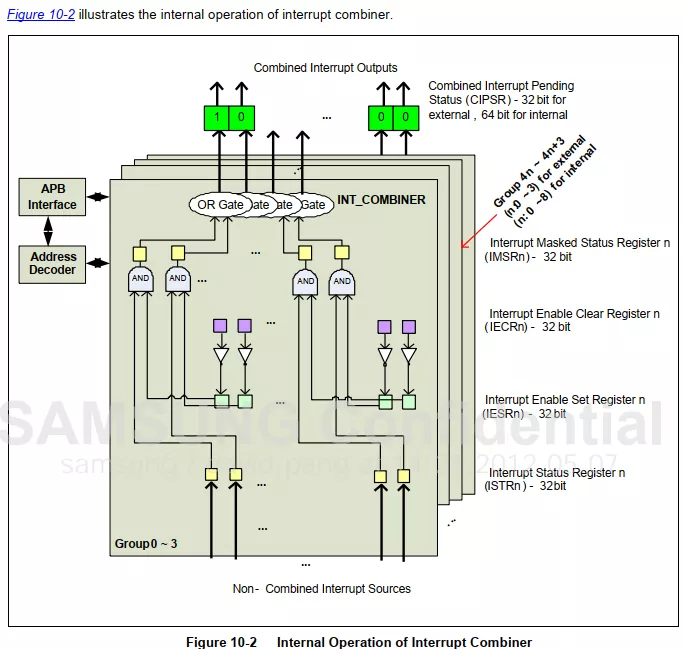

 combiner的配置寄存器:IMSRn、IECRn、ISERn、ISTRn,类似于GPIO 对中断源分组。只有中断模式才需要考虑combiner中断控制器的操作。 7、Combiner分组 参考章节:10.2.1Interrupt CombinerTable 10-1Interrupt Groups of Interrupt Combiner

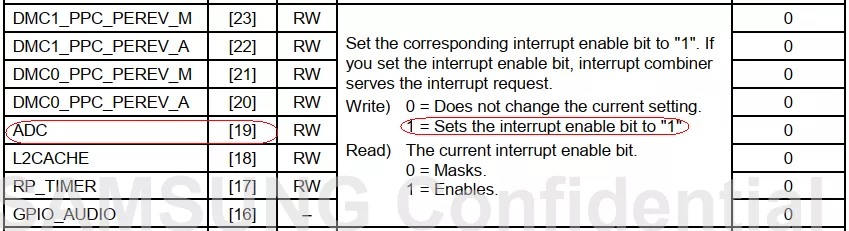

 可见ADC在INTG10,即第10组。 8、Combiner IESR2 参考章节:10.4.2.9IESR2

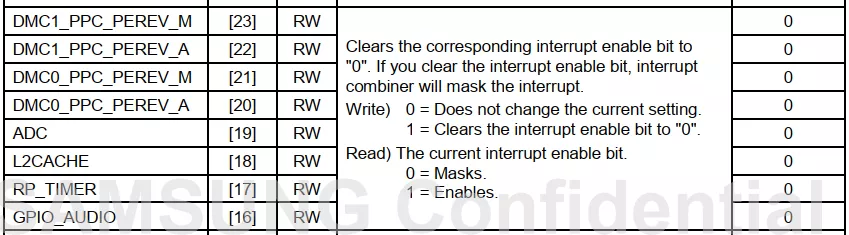

 如果要用中断模式设置为1即可。 9、Combiner IECR2 参考章节:10.4.2.10IECR2
 此处用于关闭中断,采用默认值即可,注意,如果设置了1,那么中断功能就关闭了。 10、A/D转换的转换时间计算 例如:PCLK为100MHz,PRESCALER = 65 ;所有10位转换时间为 100MHz/(99+1) = 1MHz 转化时间为1/(1MHz/5 cycles) = 5us。 完成一次A/D转换需要5个时钟周期。A/D转换器的最大工作时钟为5MHz,所以最大采样率可以达到1Mit/s. 电路连接图

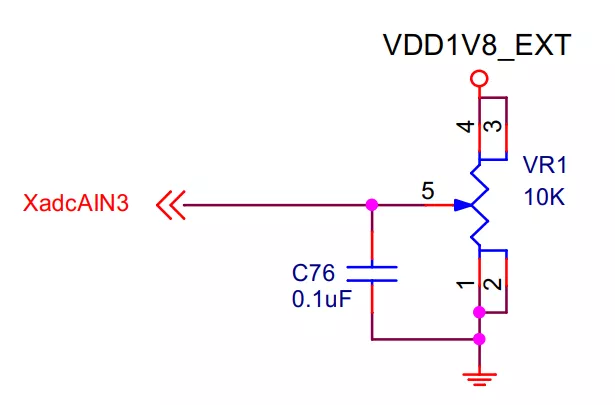

 由该电路图可知,外设是一个滑动变阻器,根据接触点的不同,会导致输入电压的模拟值不同。连接的A/D控制器通道为3。该电路利用一个电位计输出电压到4412的AIN3管脚。输入的电压范围为0~1.8V。 ADC裸机开发程序实例 ADC数据的读取通常由2种方法:中断模式、轮训模式。 轮训模式 轮询模式读取数据步骤如下: 1.要读取数据首先向ADC寄存器ADCCON的bit:1写1,发送转换命令,采用读-启动模式来开启转换。 2.当ADC控制器转换完毕会将ADCCON的bit:15设置为1, 3.轮询检测ADCCON的bit:15是否设置为1,如果设置为1,就读走数据,否则继续等待。 这种方式比较占用CPU资源。 //注:这里使用读-启动模式 /***********************ADC ******************/#define   ADC_CFG  __REG(0x10010118)#define  ADCCON  __REG(0x126C0000)#define  ADCDLY  __REG(0x126C0008)#define  ADCDAT  __REG(0x126C000C)#define  CLRINTADC __REG(0x126C0018)#define  ADCMUX  __REG(0x126C001C)#include "exynos_4412.h"#include "pwm.h"#include "uart.h"unsigned char table[10] = {'0','1','2','3','4','5','6','7','8','9'};void mydelay_ms(int time){  int i, j;  while(time--)  {    for (i = 0; i < 5; i++)    for (j = 0; j < 514; j++);  }}adc_init(int temp){  ADCCON = (1 << 16 | 1 << 14 | 99 <<6 | 1 << 1);  ADCMUX = 3;  temp = ADCDAT & 0xfff;}/* *  裸机代码,不同于LINUX 应用层, 一定加循环控制 */int main (void){  unsigned char bit4,bit3,bit2,bit1;  unsigned int temp = 0;    uart_init();  adc_init(temp);  puts("开始转换");  while(1)  {    while(!(ADCCON & 0x8000));    temp = ADCDAT & 0xfff;    printf("U = %d",temp);    temp = 1.8 * 1000 * temp/0xfff;    bit4 = temp /1000;    putc(table[bit4]);    bit3 = (temp % 1000)/100?;    putc(table[bit3]);    bit2 = ((temp % 1000)%100)/10;    putc(table[bit2]);    bit1 = ((temp % 1000)%100)%10;    putc(table[bit1]);    puts("mV");    putc('');    mydelay_ms(1000);  }  return 0;}中断模式 中断模式读取数据步骤如下: 1.要读取数据首先向ADC寄存器ADCCON的bit:0写1,发送转换命令; 2.当ADC控制器转换完毕会通过中断线向CPU发送中断信号; 3.在中断处理函数中,读走数据,并清中断. 注:中断对应寄存器的设置,后续会更新对应的文档。 void do_irq(void) {       int irq_num;       irq_num = CPU0.ICCIAR &0x3ff;       switch(irq_num)       {         case 42:              adc_num = ADCDAT&0xfff;              printf("adc = %d",adc_num);              CLRINTADC = 0;       //    IECR2 = IECR2 | (1 << 19);               打开的话只能读取一次,              //42/32              ICDICPR.ICDICPR1 = ICDICPR.ICDICPR1 | (1 << 10);【清GIC中断标志位类似于 ICDISER】              break;       }       CPU0.ICCEOIR = CPU0.ICCEOIR & (~0x3ff) | irq_num;}void adc_init(void){    //12bit   使能分频       分频值                 手动       ADCCON = (1 << 16) | (1 << 14) | (0xff << 6) | (1 << 0);       ADCMUX = 3;}void adcint_init(void){       IESR2 = IESR2 | (1 << 19);       ICDDCR = 1;    //使能分配器       //42/32       ICDISER.ICDISER1 = ICDISER.ICDISER1 | (1 << 10);//使能相应中断到分配器       ICDIPTR.ICDIPTR10 = ICDIPTR.ICDIPTR10 &(~(0xff << 16)) | (0x1 << 16);//发送到相应CPU接口       CPU0.ICCPMR = 255;//设置中断屏蔽优先级       CPU0.ICCICR = 1;  //全局使能开关}int main (void){   adc_init();       adcint_init();       while(1)       {              ADCCON = ADCCON | 1;              delay_ms(1000);       }   return 0;}基于Linux驱动编写 设备树 编写基于Linux的ADC外设驱动,首先需要编写设备树节点信息,在裸机程序中,我们只用到了寄存器地址,而编写基于Linux的驱动,我们需要用到中断功能。所以编写设备树节点需要知道ADC要用到的硬件资源主要包括:寄存器资源和中断资源。 关于中断的使用我们在后续文章中会继续分析,现在我们只需要知道中断信息如何填写即可。 ADC寄存器信息填写
 在这里插入图片描述 由上可知,寄存器基地址为0x126c0000,其他寄存器只需要根据基地址做偏移即可获取,所以设备树的reg属性信息如下: reg = <0x126C0000 0x20>; ADC中断信息填写 描述中断连接需要四个属性:父节点提供以下信息 interrupt-controller - 一个空的属性定义该节点作为一个接收中断信号的设备。interrupt-cells - 这是一个中断控制器节点的属性。它声明了该中断控制器的中断指示符中【interrupts】 cell 的个数(类似于 #address-cells 和 #size-cells)。 子节点描述信息 interrupt-parent - 这是一个设备节点的属性,包含一个指向该设备连接的中断控制器的 phandle。那些没有 interrupt-parent 的节点则从它们的父节点中继承该属性。interrupts - 一个设备节点属性,包含一个中断指示符的列表,对应于该设备上的每个中断输出信号。【设备的中断信息放在该属性中】 父节点

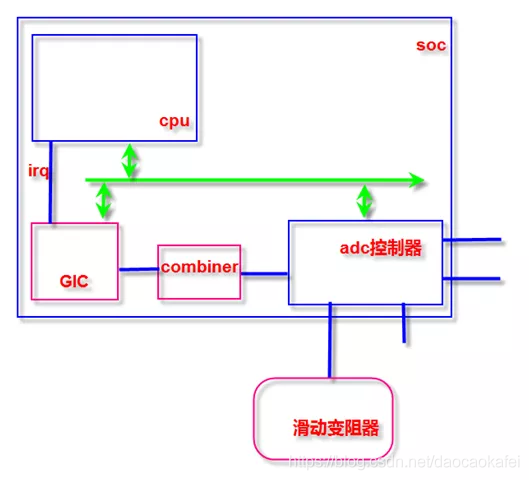

 首先我们必须知道ADC控制器的中断线的父节点: 由上图可知ADC控制器位于soc内,4个ADC通道公用一根中断线,该中断线连接在combiner上,所以我们需要查找到combiner这个父节点的说明: 进入设备树文件所在目录:archarmootdts grep combiner *.* -n 经过筛选得到以下信息,

 上图列举了combiner控制器的详细信息: interrupt-cells ; interrupt-cells =<2>; 所以ADC控制器中断控制器的interrupts属性应该有两个cell。 interrupts属性填写 而设备的中断信息填写方式由内核的以下文档提供: Documentationdevicetreeindingsinterrupt-controllerinterrupts.txt 69. b) two cells 70. ------------ 71. The #interrupt-cells property is set to 2 and the first cell 72. defines the 73. index of the interrupt within the controller, while the second cell is used 74. to specify any of the following flags: 75. - bits[3:0] trigger type and level flags 76. 1 = low-to-high edge triggered 77. 2 = high-to-low edge triggered 78. 4 = active high level-sensitive 79. 8 = active low level-sensitive 由以上信息可知,中断的第一个cell是该中断源所在中断控制器的index,第二个cell表示中断的触发方式 *. 1:上升沿触发*. 2:下降沿触发*. 3:高电平触发*. 4:低电平触发 那么index应该是多少呢? 详见datasheet的9.2.2 GIC Interrupt Table 节:

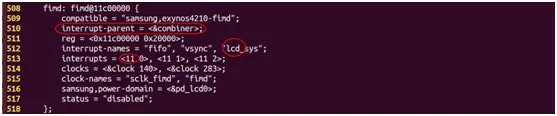

 此处我们应该是填写左侧的SPI ID:10 还是填写INTERRUPT ID:42呢? 此处我们可以参考LCD节点的interrupts填写方法: 通过查找父节点为combiner的设备信息。 继续grep combiner . -n
 由此可见lcd这个设备的interrupts属性index值是11,所以可知ADC控制器中断线的index是10。中断信息如下: interrupt-parent = <&combiner>;interrupts = <10 3>; ADC外设设备树信息 fs4412-adc{    compatible = "fs4412,adc";    reg = <0x126C0000 0x20>;    interrupt-parent = <&combiner>;    interrupts = <10 3>;};本文默认大家会使用设备树,不知道如何使用设备树的朋友,后续会开一篇单独讲解设备树。【注意】在不支持设备树内核中,以Cortex-A8为例,中断信息填写在以下文件中 内部中断,Irqs.h (archarmmach-s5pc100includemach)外部中断在Irqs.h (archarmplat-s5pincludeplat) ADC属于内部中断,位于archarmmach-s5pc100includemachIrqs.h中。 寄存器信息填写在以下位置: archarmmach-s5pc100Mach-smdkc100.c static struct platform_device *smdkc100_devices[] __initdata = {  &s3c_device_adc,  &s3c_device_cfcon,  &s3c_device_i2c0,  &s3c_device_i2c1,  &s3c_device_fb,  &s3c_device_hsmmc0,  &s3c_device_hsmmc1,  &s3c_device_hsmmc2,  &samsung_device_pwm,  &s3c_device_ts,  &s3c_device_wdt,  &smdkc100_lcd_powerdev,  &s5pc100_device_iis0,  &samsung_device_keypad,  &s5pc100_device_ac97,  &s3c_device_rtc,  &s5p_device_fimc0,  &s5p_device_fimc1,  &s5p_device_fimc2,  &s5pc100_device_spdif,};结构体s3c_device_adc定义在以下文件: archarmplat-samsungDevs.c #ifdef CONFIG_PLAT_S3C24XXstatic struct resource s3c_adc_resource[] = {  [0] = DEFINE_RES_MEM(S3C24XX_PA_ADC, S3C24XX_SZ_ADC),  [1] = DEFINE_RES_IRQ(IRQ_TC),  [2] = DEFINE_RES_IRQ(IRQ_ADC),};struct platform_device s3c_device_adc = {  .name    = "s3c24xx-adc",  .id    = -1,  .num_resources  = ARRAY_SIZE(s3c_adc_resource),  .resource  = s3c_adc_resource,};#endif /* CONFIG_PLAT_S3C24XX */#if defined(CONFIG_SAMSUNG_DEV_ADC)static struct resource s3c_adc_resource[] = {  [0] = DEFINE_RES_MEM(SAMSUNG_PA_ADC, SZ_256),  [1] = DEFINE_RES_IRQ(IRQ_TC),  [2] = DEFINE_RES_IRQ(IRQ_ADC),};struct platform_device s3c_device_adc = {  .name    = "samsung-adc",  .id    = -1,  .num_resources  = ARRAY_SIZE(s3c_adc_resource),  .resource  = s3c_adc_resource,};#endif /* CONFIG_SAMSUNG_DEV_ADC */由代码可知,平台驱动对应的platform_device具体内容由宏CONFIG_PLAT_S3C24XX、CONFIG_SAMSUNG_DEV_ADC来控制。驱动编写架构和流程如下 read(){       1、向adc设备发送要读取的命令          ADCCON    1<<0 | 1<<14 | 0X1<<16 | 0XFF<<6       2、读取不到数据就休眠            wait_event_interruptible();       3、等待被唤醒读数据          havedata = 0;}adc_handler(){       1、清中断 ADC使用中断来通知转换数据完毕的       2、状态位置位;            havedata=1;       3、唤醒阻塞进程            wake_up()}probe(){      1、读取中断号,注册中断处理函数      2、读取寄存器的地址,ioremap      3、字符设备的操作}驱动需要首先捕获中断信号后再去寄存器读取相应的数据,在ADC控制器没有准备好数据之前,应用层需要阻塞读取数据,所以在读取数据的函数中,需要借助等待队列来实现驱动对应用进程的阻塞。驱动程序 驱动程序对寄存器的操作参考裸机程序,只是基地址需要通过ioremap()做映射,对寄存器的读写操作需要用readl、writel。 driver.c #include #include #include #include #include #include #include #include #include static int major = 250;  static wait_queue_head_t wq;static int have_data = 0;static int adc;static struct resource *res1;static struct resource *res2;static void *adc_base; #define ADCCON 0x0000#define ADCDLY 0x0008#define ADCDAT 0x000C#define CLRINTADC 0x0018#define ADCMUX 0x001C  static  irqreturn_t adc_handler(int irqno, void *dev){  have_data = 1;   printk("11111");  /*清中断*/  writel(0x12,adc_base + CLRINTADC);  wake_up_interruptible(&wq);  return IRQ_HANDLED;}static int adc_open (struct inode *inod, struct file *filep){   return 0;}static ssize_t adc_read(struct file *filep, char __user *buf, size_t len, loff_t *pos){    writel(0x3,adc_base + ADCMUX);  writel(1<<0 | 1<<14 | 0X1<<16 | 0XFF<<6 ,adc_base +ADCCON );   wait_event_interruptible(wq, have_data==1);   /*read data*/  adc = readl(adc_base+ADCDAT)&0xfff;    if(copy_to_user(buf,&adc,sizeof(int)))  {    return -EFAULT;  }  have_data = 0;  return len;}static  int adc_release(struct inode *inode, struct file *filep){  return 0;}static struct file_operations  adc_ops ={  .open = adc_open,  .release = adc_release,  .read = adc_read,};  static int hello_probe(struct platform_device *pdev){  int ret;  printk("match 0k ");   res1 = platform_get_resource(pdev,IORESOURCE_IRQ, 0);    res2 = platform_get_resource(pdev,IORESOURCE_MEM, 0);       ret = request_irq(res1->start,adc_handler,IRQF_DISABLED,"adc1",NULL);      adc_base = ioremap(res2->start,res2->end-res2->start);   register_chrdev( major, "adc", &adc_ops);  init_waitqueue_head(&wq);    return 0;}static int hello_remove(struct platform_device *pdev){  free_irq(res1->start,NULL);  free_irq(res2->start,NULL);    unregister_chrdev( major, "adc");  return 0;} static struct of_device_id adc_id[]={  {.compatible = "fs4412,adc" },}; static struct platform_driver hello_driver={    .probe = hello_probe,  .remove = hello_remove,  .driver ={    .name = "bigbang",    .of_match_table = adc_id,  },}; static int hello_init(void){  printk("hello_init");  return platform_driver_register(&hello_driver);}static void hello_exit(void){  platform_driver_unregister(&hello_driver);  printk("hello_exit ");  return;}MODULE_LICENSE("GPL");module_init(hello_init);module_exit(hello_exit);测试程序 test.c #include #include #include #include  main(){  int fd,len;  int adc;  fd = open("/dev/hello",O_RDWR);  if(fd<0)  {    perror("open fail ");    return ;  }   while(1)  {    read(fd,&adc,4);    printf("adc%0.2f V ",(1.8*adc)/4096);  }   close(fd);}编辑:黄飞 (责任编辑:admin) |





















 因为我们使用的板子是exynos4412,而exynos系列通用的平台设备树文件是exynos4.dtsi,查看该文件:
因为我们使用的板子是exynos4412,而exynos系列通用的平台设备树文件是exynos4.dtsi,查看该文件:
