晶体二极管的分类及主要参数

时间:2023-05-27 11:32来源:未知 作者:admin 点击:
二极管 晶体二极管也称为 半导体 二极管,简称二极管。内部由一块P型半导体和N型半导体经特殊工艺加工,在其接触面上形成一个PN结。外部有两个电极,分别称为正极(P型区一侧)

二极管

晶体二极管也称为半导体二极管,简称二极管。内部由一块P型半导体和N型半导体经特殊工艺加工,在其接触面上形成一个PN结。外部有两个电极,分别称为正极(P型区一侧)和负极(N型区一侧),使用时不能将正负极接反。二极管具有单向导电性,可用于整流、检波、稳压等电路中。用来产生、控制、接收、变换、进行能量转换等。

1晶体二极管的分类

二极管种类有很多。

按照所用的半导体材料,可分为锗二极管(Ge管)和硅二极管(Si管)。

根据其不同用途,可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。

按照管芯结构,又可分为点接触型二极管、面接触型二极管及平面型二极管。点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面,通以脉冲电流,使触丝一端与晶片牢固地烧结在一起,形成一个“PN结”。由于是点接触,只允许通过较小的电流(不超过几十毫安),适用于高频小电流电路,如收音机的检波等。面接触型二极管的“PN结”面积较大,允许通过较大的电流(几安到几十安),主要用于把交流电变换成直流电的“整流”电路中。

按封装形式可分为塑料封装二极管、玻璃封装二极管、金属封装二极管以及用于SMT的贴片式二极管等。

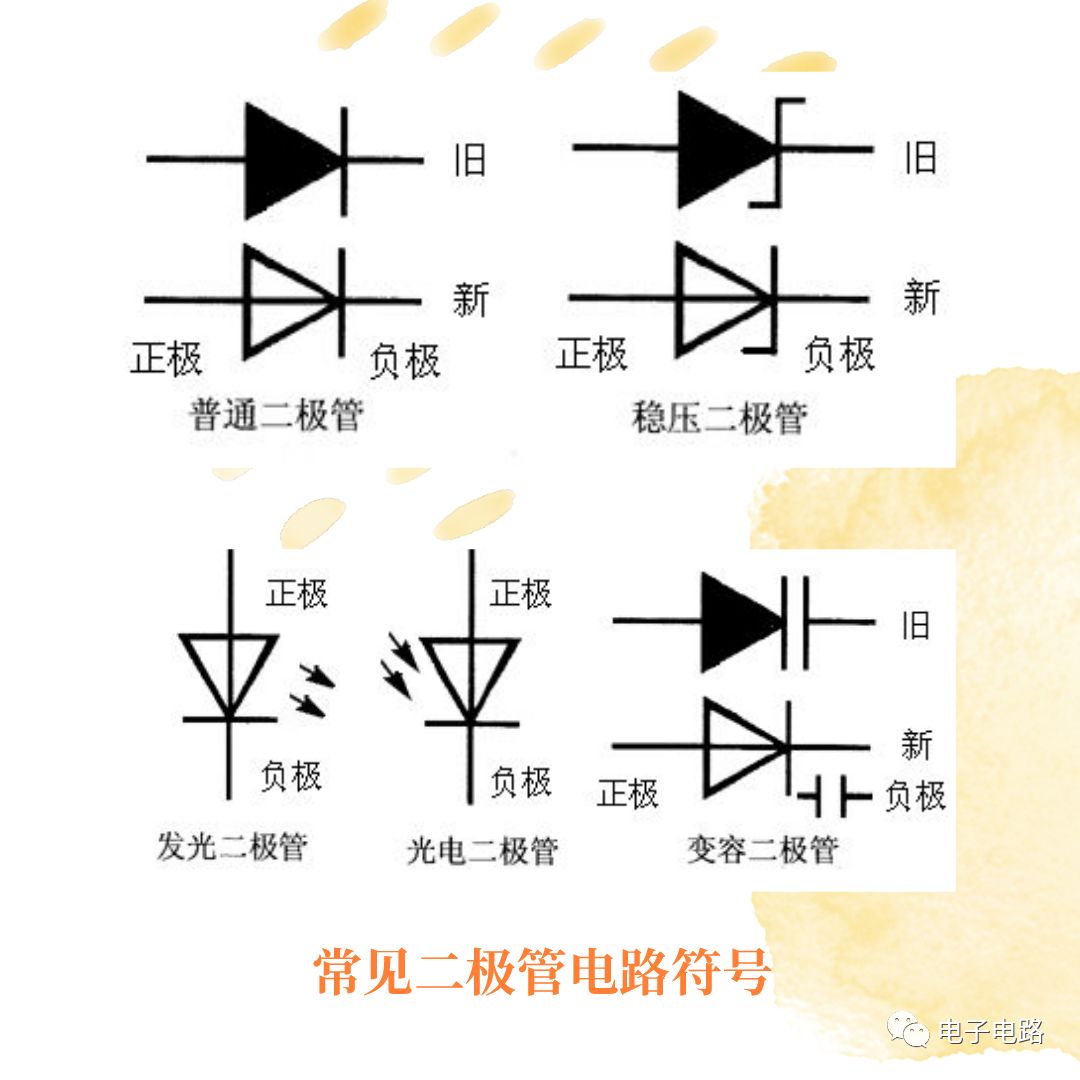

常见二极管的电路符号如下所示。


2晶体二极管主要 参数

用来表示二极管的性能好坏和适用范围的技术指标,称为二极管的参数。不同类型的二极管有不同的特性参数。对初学者而言,必须了解以下几个主要参数:

1、最大整流电流 IF

是指二极管长期连续工作时,允许通过的最大正向平均电流值,其值与PN结面积及外部散热条件等有关。因为电流通过管子时会使管芯发热,温度上升,温度超过容许限度(硅管为141左右,锗管为90左右)时,就会使管芯过热而损坏。所以在规定散热条件下,二极管使用中不要超过二极管最大整流电流值。例如,常用的IN4001-4007型锗二极管的额定正向工作电流为1A。

2、最高反向工作电压 Urm

加在二极管两端的反向电压高到一定值时,会将管子击穿,失去单向导电能力。为了保证使用安全,规定了最高反向工作电压值。例如,IN4001二极管反向耐压为50V,IN4007反向耐压为1000V。

3、反向电流 Irm

反向电流是指二极管在常温(25℃)和最高反向电压作用下,流过二极管的反向电流。反向电流越小,管子的单方向导电性能越好。值得注意的是反向电流与温度有着密切的关系,大约温度每升高10℃,反向电流增大一倍。例如2AP1型锗二极管,在25℃时反向电流若为250uA,温度升高到35℃,反向电流将上升到500uA,依此类推,在75℃时,它的反向电流已达8mA,不仅失去了单方向导电特性,还会使管子过热而损坏。又如,2CP10型硅二极管,25℃时反向电流仅为5uA,温度升高到75℃时,反向电流也不过160uA。故硅二极管比锗二极管在高温下具有较好的稳定性。

4.动态电阻 Rd

二极管特性曲线静态工作点Q附近电压的变化与相应电流的变化量之比。

5.最高工作频率 Fm

Fm是二极管工作的上限频率。因二极管与PN结一样,其结电容由势垒电容组成。所以Fm的值主要取决于PN结结电容的大小。若是超过此值。则单向导电性将受影响。
