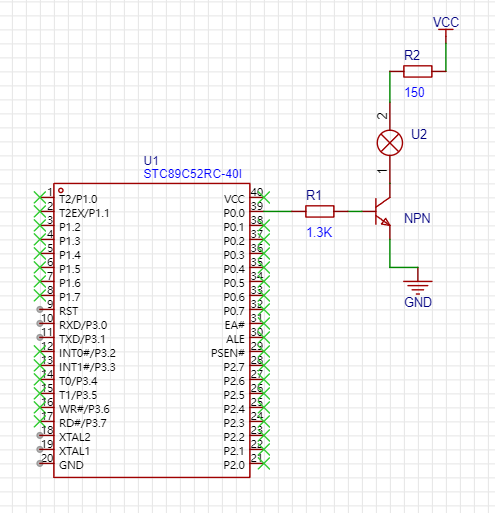

如上图所示：
使用单片机IO口控制一个小功率器件，这里使用了一个灯烛。
假设负载的导通压降为2V，额定工作电流20mA;
本文假设mcu输出的低电平为0V，高电平为3.3V;
三极管的导通电压假设为0.7V;
VCC电压假设为5V。
二、使用NPN型三极管工作状态分析
1. 饱和状态基本要求
采用的三极管是一个NPN型三极管，其作为开关使用时，工作在饱和状态，要求：

公式中：
Uon 表示开启电压

Uce可以近似看为0，
mcu输出低电平 , 这时三极管处于截止状态，负载电流为0。
mcu输出高电平，这时三极管饱和导通。
2. 计算限流电阻R2
负载的工作电压2V，可以计算出R2上的分压为3V，由此计算R2阻值：

3.Ib
为了让Uce尽可能小，三极管处于深度饱和状态，一般取Ib为Ic的 十分之一，即：

4. 计算Rb
三极管的导通电压约为0.7V，计算R1的阻值：

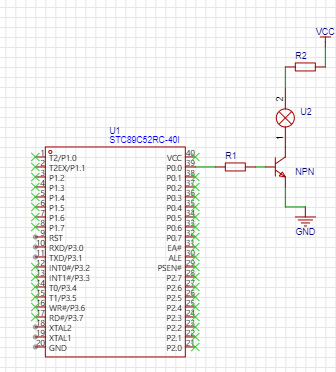

这时的电路是这样的：

5. 下拉电阻

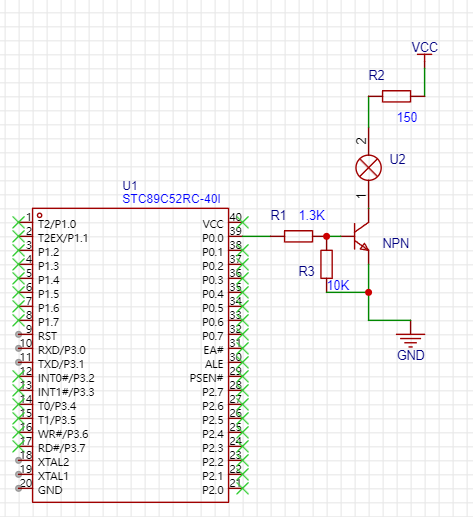

上面的电路中，在单片机上电时，如果IO处于输入状态，则其电压可能处于不确定的状态。实际电路中，会在三极管的基极加一个下拉电阻，以让IO口在上电时有一个确定的电平 。下拉电阻的取值一般是10K。

如上图所示，由于Ube 仍为0.7V，R3上的电压也是0.7V，R3会分担0.7mA的电流，相对于Ib的2mA电流，影响并不大。
三、使用PNP型三极管工作状态分析

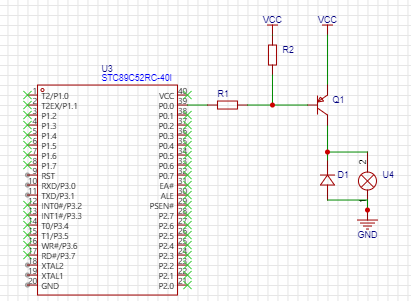

1. 示例原理图

这里三极管接的VCC假设与IO上拉采用相同电压值。
2. IO输出低电平
这时三极管处于饱和导通状态。
3. IO输出高电平
正常情况下，这时三极管处理截止状态。
需要注意的是，如果mcu的高电平是3.3V，而外面上拉电压是5V，这时PNP仍有可能处于饱和导通状态。而且5V电压有可能通过IO反灌到MCU，可能会造成MCU烧毁。
所以一般这种电路采用NPN型三极管的比较多一些。
