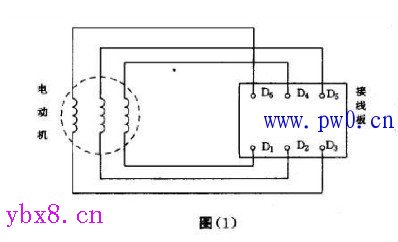

三相异步电机接线图:三相电动机的三相定子绕组每相绕组都有两个引出线头。 一头叫做首端 ，另一头叫末端。规定第一相绕组首端用 D 1 表示，末端用 D 4 表示；第二相绕组首端用 D2 表示，末端用 D5 表示；第三相绕组首末端分别 用 D3 和 D6 来表示。这六个引出线头 引入接线盒的接线柱上，接线柱相应地标 出 D1～D6 的标记，见图(1)。

三相定子绕组的六根端头可将三相定子绕组接成 星形或三角形，星形接法是将三相绕组的末端并联起来， 即将 D4、D5、D6 三个 接线柱用铜片连结在一起， 而将三相绕组首端分别接入三相交流 电源， 即将 D1、 D2、D3 分别接入 A、B、C 相电源，如图(2)所示。
而三角形接法则是 将第一相 绕组的首端 D 1 与第三相绕组的末端 D6 相连接，再接入一相电源；第二相绕组 的 首端 D2 与第一相绕组的末端 D4 相连接，再接入第二相电源；第三相绕组的 首端 D3 与第 二相绕组的末端 D5 相连接，再接入第三相电源。即在接线板上将 接线柱 D1 和 D6、 和 D4、 和 D5 分别用铜片连接起来， D2 D3 再分别接入三相电源， 如图(3)所示。

一台电 动机是接成星形还是接成三角形，应视厂家规定而进行， 可以从电动机铭牌上查到。三相 定子绕组的首末端是生产厂家事先设定好的， 绝不可任意颠倒，但可将三相绕组的首末端一 起颠倒，例如将三相绕组的末端 D4、D5、D6 倒过来作为首端，而将 D1、D2、D3 作为末端，但绝不可单独将一相 绕组的首末端颠倒，否则将产生接线错误。如果接线盒中发 生接线错误，或者 绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过 大， 电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。
三相异步电动机如果是△接线就没有中性点，也就不会有零线的接线端子； 星形的话:由于星形接线有个中性点，当三相负载平衡时，此点的电压为零， Ua Ub Uc=Um*sin(wt) Um*sin(wt-120°) Um*sin(wt 120°)=0，详细计算过程 省略，此点可接零线。如果三相线电压为 380V,则电机每相绕组上加载的电压为 220v。再看线电流，由于 Ia Ib Ic=Im*cos(wt) Im*cos(wt-120 °) Im*cos(wt 120°)=0，故不用接零线，接了也没用嘛，又不流过电流。不平 衡也不接零线则由 Ua/Za Ub/Zb Uc/Zc 决定， 此式不等于 0， 故中性点发生偏移， 定子上加载的线电压也发生波动，和原来三相负载平衡时相比，电流还在这三相 负载中流动，但电流也发生了波动，比如某相流入，另两相流出，但三相负载中 总电流还是平衡的，根据是基尔霍夫电流定律也就是流入多少，还流出多少。 (责任编辑：admin)
