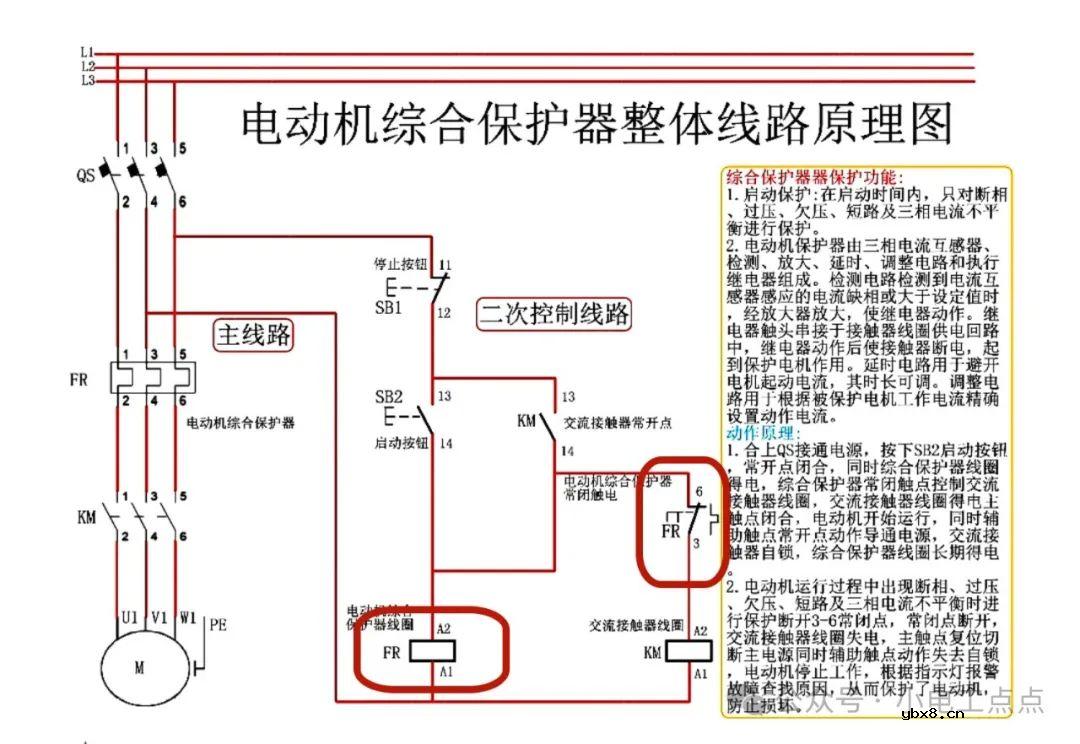

电机综合保护器如何接线
今天给大家介绍一下电机综合保护器如何接线。
这个电机综合保护器和热继电器不同的是需要一个电源供电的。
他的常闭点和接触器的常闭点不太一样。这里的是一直保持常闭出现故障断开，并不是通电后断开。

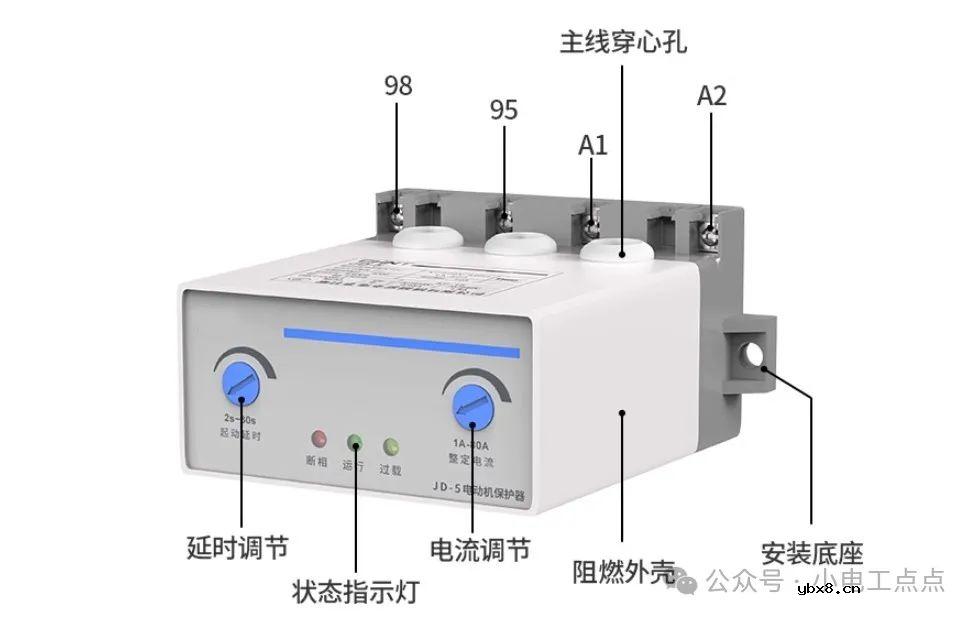

综合保护器实物

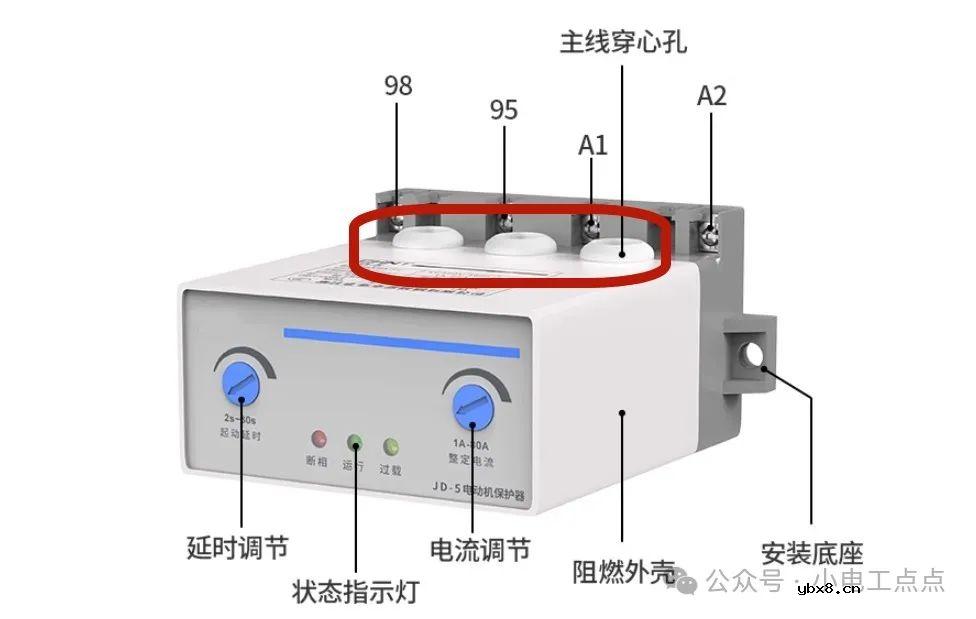

这里的三个圈是穿主线用的。

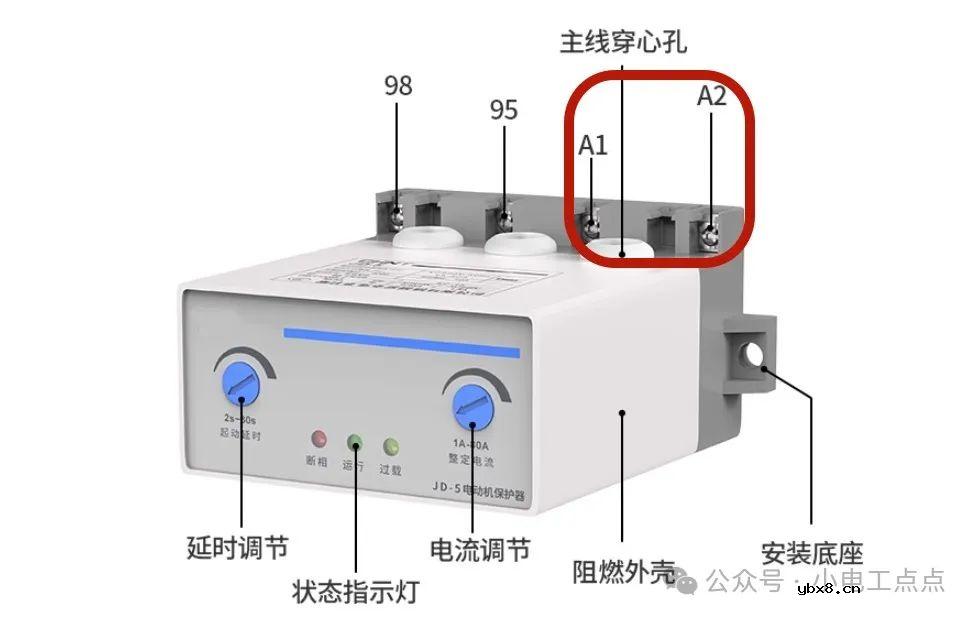

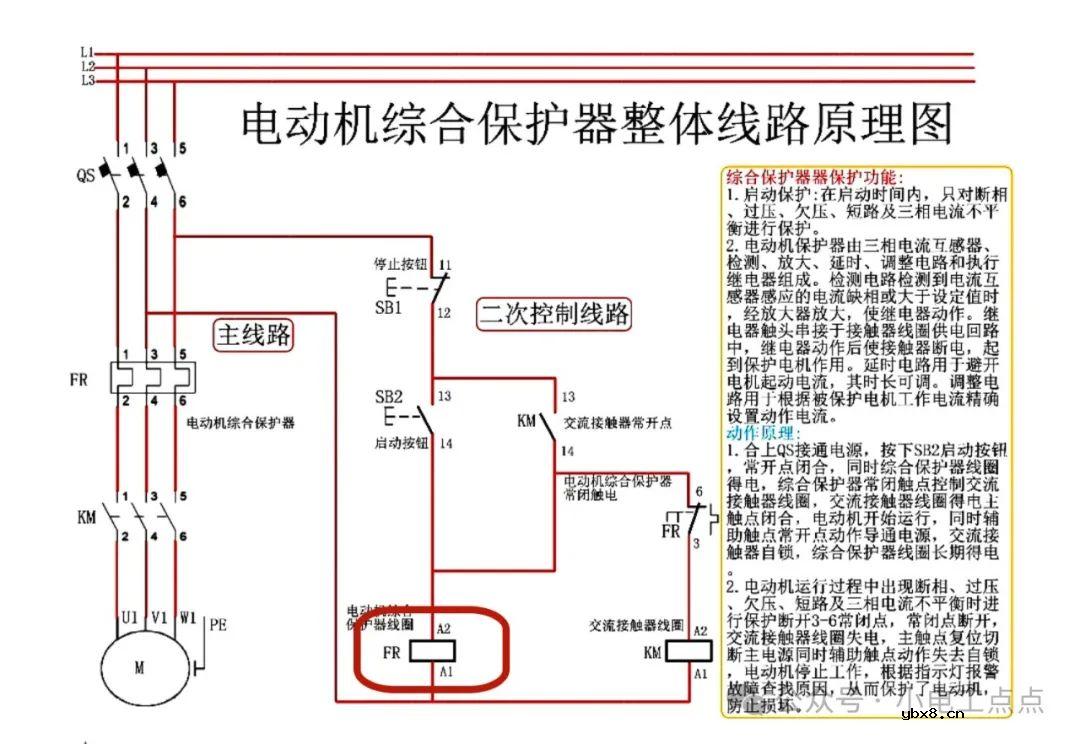

A1、A2接电源用的。

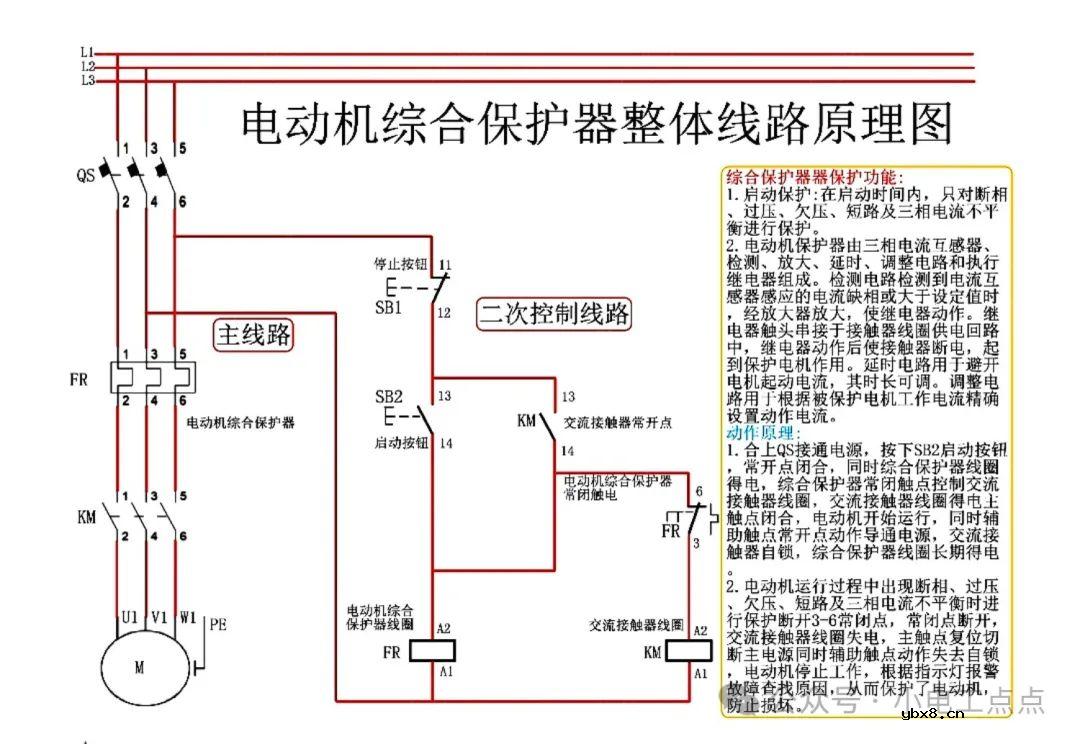

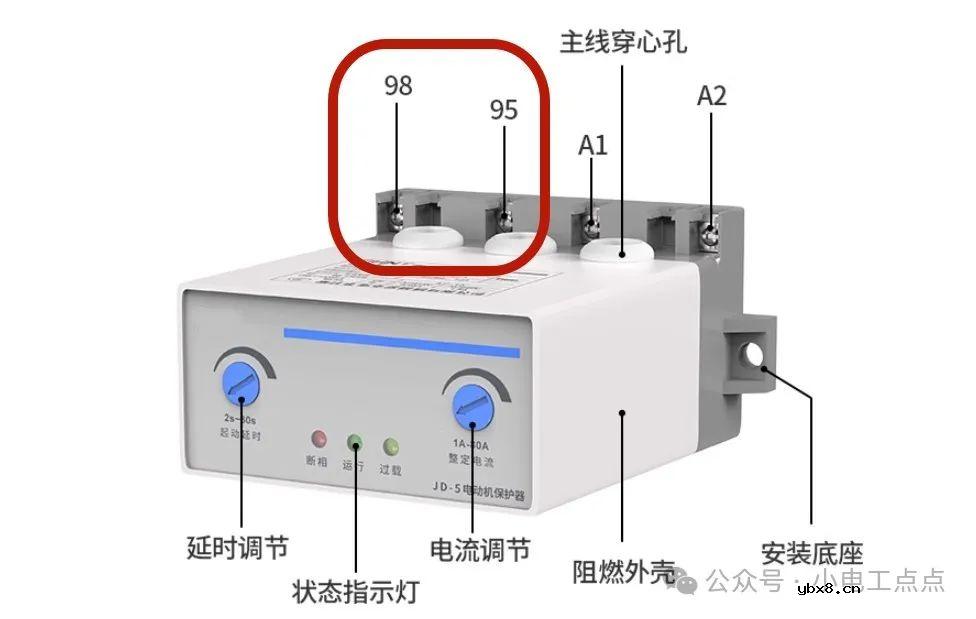

98、95是常闭点串接电路里的。

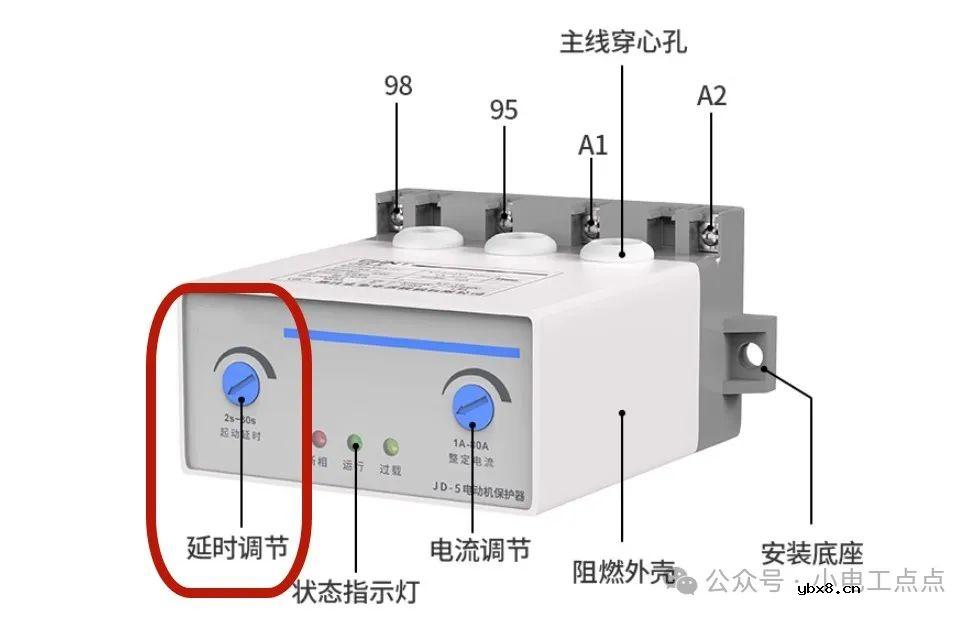

这个延时调节是指当电机异常工作时，保护器进行判断后，启动计时器，延迟一定时间后再执行保护动作。
