超外差收音机方框图及性能指标

　　超外差收音机的方框图

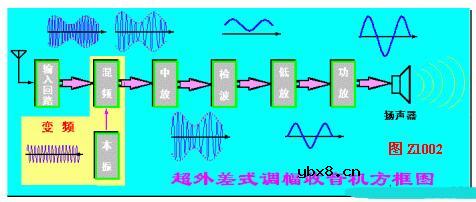

　　超外差收音机电路组成方框图如图所示。它主要由输入回路、变频级、中放级、检波级、低放级（前置或推动级）和功放级及电源等部分组成。

　　超外差收音机的主要工作特点是：采用了“变频”措施。输入回路从天线接收到的信号中选出某电台的信号后，送入变频级，将高频已调制信号的载频降低成一固定的中频（对各电台信号均相同），然后经中频放大、检波、低放等一系列处理，最后推动扬声器发出声音。

　　这一“变频”措施，是超外差收音机性能得以改善的关键，也是分析超外差收音机“重点”。

　　

　　超外差收音机的性能指标

　　1、灵敏度

　　收音机正常工作（即输出功率和输出信噪比达到额定值）时，天线上感应的最小信号（场强或电势）称为灵敏度。它反映收音机接收微弱信号的能力。使用磁性天线接收信号时，用电场强度来表示，其单位是mV／m，一般中波段收音机的灵敏度应不劣于2mV／m；使用外接天线或拉杆天线时，灵敏度用电势表示，单位是μV。

　　2、选择性

　　收音机抑制邻近电台信号干扰、选择有用信号的能力称为选择性。它反映收音机选择电台的能力。

　　调幅广播电台的中心频率是按9kHz间隔来分布的，故收音机的选择性通常用输入信号失谐±9kHz时，灵敏度的衰减程度来衡量，一般要求收音机的选择性大于20ｄB。

　　3、失真度

　　收音机输出波形与输入波形相比失真的程度称为失真度。收音机中对音质有影响的主要是频率失真和非线性失真。

　　4、波段覆盖范围

　　收音机所能接收的载波频率范围。调幅收音机的中波段频率范围为535～1605kHz，而短波范围则为1.6─26MHz，调频收音机的覆盖范围为88─108MHz。
