3296电位器引脚接法及规格书说明

　　3296电位器术参数简介：

　　电位器性能：

　　阻值范围（Ohms） ：10~2M 欧 Ω

　　阻值偏差： ±10%

　　阻值变化特征： B

　　终端电阻： ≤1%R or 2Ω

　　接触电阻变化： ≤3%R or 3Ω

　　绝缘电阻： R1≥1GΩ

　　耐电压：101.3Kpa 600V，8.5Kpa 250V

　　有效电行程 ： 25± 2turns

　　环境特征：

　　额定功率（最高工作电压300V）：+70℃ 0.25W，+125℃ ow

　　工作温度范围： -55℃ ~+125℃

　　温度系数： ±200ppm/℃

　　温度变化：△R≤±2%R，△（Uab/Uac）R≤±2%

　　碰撞：390m/s2，4000次 ， △R≤±2%R

　　振动：10~500Hz，0.75mm or98m/s，6h△R≤±1%R，△（Uab/Uac）≤±2%

　　气候顺序： △R≤±3%R，R1≥100MΩ

　　70℃电气耐久性：0.5W，1000h △R≤±3%R

　　机械耐久性：50cycles，△R≤±3%R

　　稳态湿热：△R≤±3%R，R1≥100MΩ

　　物理特征：

　　总机械性能： 28± 2turns

　　起动力矩： ≤36mN•m

　　止档力矩： ≥36 mN•m

　　标准包装：50pcs/管

　　3296电位器产品应用范围：医疗仪表仪器，安防，高科技仪器，仪表，電器，机电设备，数据通讯，显示器，铁道信号，航空等领域。

　　3296w电位器引脚接法及规格书说明：

　　随着3296电位器使用量和需求量不断在增加，越来越多的人都在关注有关3296电位器引脚接法怎么样？3296电位器阻值怎么看？等问题。为了让大家更好的了解和使用3296电位器，今天友兴达小编着重为您解析3296电位器引脚接法。

　　所有电位器引脚接法都可以通过对应的规格书很直接的体现出来，3296电位器也不例外，3296电位器引脚接法跟3296系列下面对应的型号规格书是相对应的。3296电位器一共包括3296w、3296X、3296Y、3296Z等四个型号，每个型号对应的规格书如下：

　　

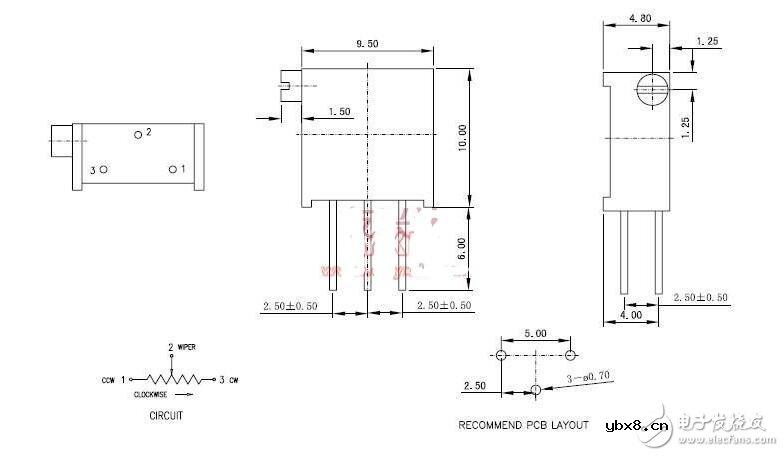

　　3296Y引脚接法

　　

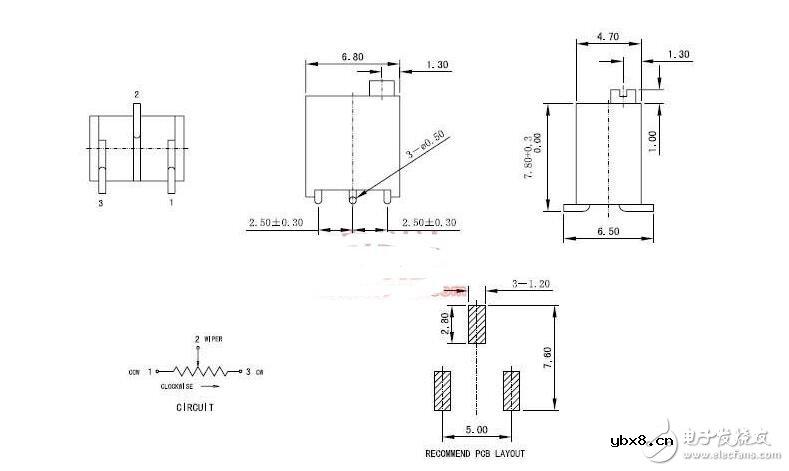

　　3296Z引脚接法

　　

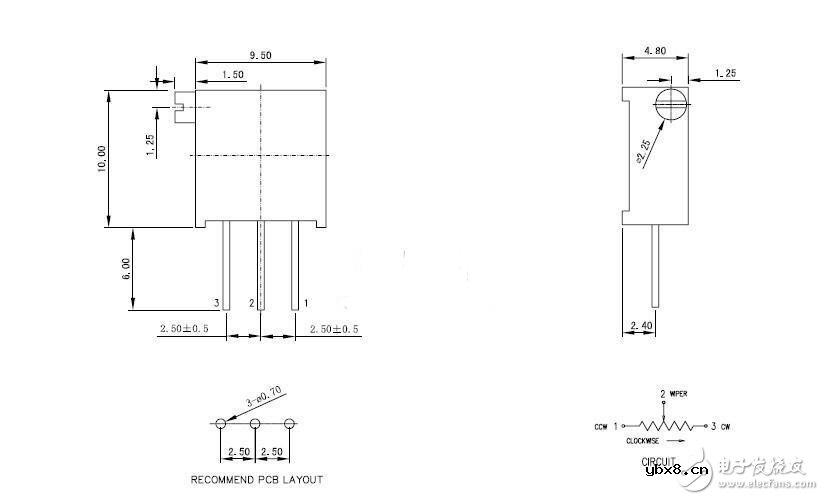

　　3296X引脚接法

　　

　　3296Z引脚接法

　　因为3296电位器属于多圈精密电位器，也是螺杆驱动的预调电位器，全行程大于等于15圈，电阻体最多为300°。

　　可以通过螺杆的旋转调整触点在电阻体上移动，从而改变电位器的阻值，3296电位器的螺杆可以一直旋转，但是调整到最大或最小阻值后，触点是不会在随着螺杆的旋转移动的，这起到了一个保护专用。
