中间继电器底座接线图解析

　　中间继电器简介

　　中间继电器用于继电保护与自动控制系统中，以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。

　　中间继电器结构

　　⒈线圈装在“U”形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

　　⒉本继电器的“U”形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

　　3.中间继电器原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。

　　中间继电器选购

　　1 地理位置气候作用要素

　　主要指海拔高度、环境温度、湿度、和电磁干扰等要素。考虑控制系统的普遍适用性，兼顾必须长年累月可靠运行的特殊性，装置关键部位必须选用具有高绝缘、强抗电性能的全密封型（金属罩密封或塑封型，金属罩密封产品优于塑封产品）中间继电器产品。因为只有全密封继电器才具有优良的长期耐受恶劣环境性能、良好的电接触稳定、可靠性和切换负载能力（不受外部气候环境影响）。

　　2 机械作用要素

　　主要指振动、冲击、碰撞等应力作用要素。对控制系统主要考虑到抗地震应力作用、抗机械应力作用能力，宜选用采用平衡衔铁机构的小型中间继电器。

　　3　激励线圈输入参量要素

　　主要是指触点负载性质，如灯负载，容性负载，电机负载，电感器、接触器（继电器）线圈负载，阻性负载等；触点负载量值（开路电压量值、闭路电流量值），如低电平负载、干电路负载、小电流负载、大电流负载等。

　　中间继电器的工作原理

　　中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。

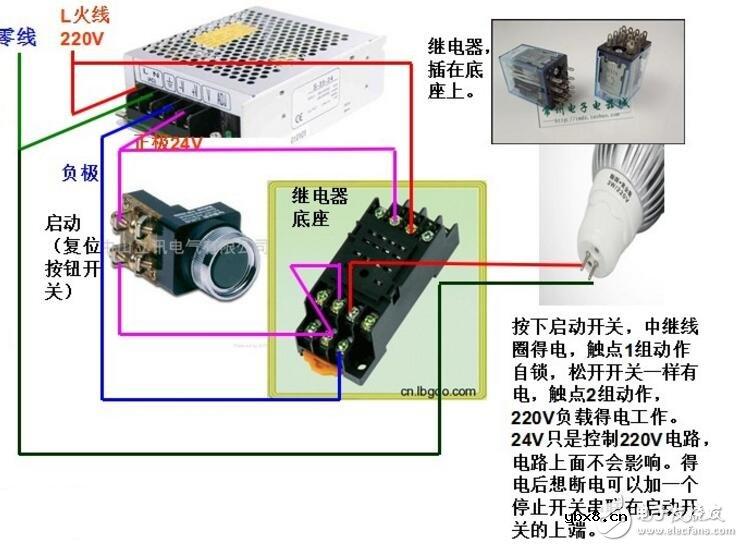

　　中间继电器底座接线图

　　在继电器的透明罩壳上有印制上去的接线图。

　　

　　上排：1 2 3 4

　　中排：5 6 7 8

　　下排：9 10 11 12

　　最底：13 14

　　共4组常开、4组常闭，每组常开/常闭都各有一个公用端，即9、10、11、12。

　　1、2、3、4

　　是常闭；

　　5、6、7、8

　　是常开。最底

　　13、14

　　是线圈

　　注意：

　　底座上的接线端子不是这样排列的，但底座上面的接线螺钉旁边有和上面对应的数字，仔细看看。
