热继电器是干什么的_热继电器实现什么保护

　　热继电器是干什么的

　　当通过热继电器到电动机的电流超过设定值一定时间（内部有热差动元件，超过值越大，动作时间越短），辅助触点动作，输出断开或闭合信号，将控制电动机动作的接触器线圈断开，起到保护电机的作用。

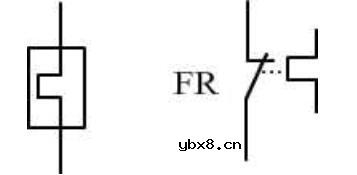

　　主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护热继电器的过载保护。符号为FR，电路符号如图：

　　热继电器（FR）主要用于电力拖动系统中电动机负载的过载保护。

　　电动机在实际运行中，常会遇到过载情况，但只要过载不严重、时间短，绕组不超过允许的温升，这种过载是允许的。但如果过载情况严重、时间长，则会加速电动机绝缘的老化，缩短电动机的使用年限，甚至烧毁电动机，因此必须对电动机进行过载保护。

　　热继电器实现什么保护

　　热继电器是对电动机进行过载保护的。

　　其工作原理，简单的说是，采用不同热膨胀系数的双金属片，做为驱动元件。当有电流流过时，双金属片会弯曲。当电流超过整定值时，双金属的弯曲，就能推动触点动作，这样电机在过电流运行时及时断电，保护了电动机不因过载而烧毁。
