速度继电器原理结构和电器符号

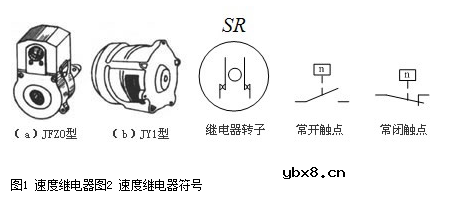

速度继电器是用来反映转速和转向变化的继电器。它的基本工作方式和主要作用是：其转轴与电机输出转轴同轴连接，电机旋转带动速度继电器转轴旋转，以其转轴旋转速度的快慢为指令信号来控制其触头的分合，将触头的分合信号传递给接触器，从而实现对电动机反接制动等控制。其外形与符号如图。

一般速度继电器转轴转速达到120r/min以上时，触头动作，当转轴速度低于100r/min时，触头复位。

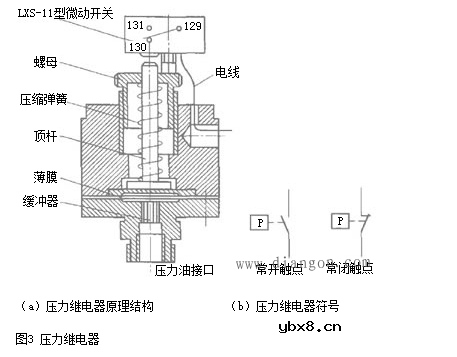

压力继电器在电力拖动中，多用于机床的气压、水压和油压等系统，在机床设备运行前或运行中，通过不同压力源的压力变化，发出相应的工作指令或信号，达到操纵、控制、保护的目的。如图3，当管路中的压力超过整定值时，各触头动作，当管路压力低于整定值后，触头复位。

速度继电器的结构和工作原理

速度继电器是当转速达到规定值时触头动作的继电器。主要用于电动机反接制动控制电路中，当反接 制动的转速下降到接近零时能自动地及时切断电源。

速度继电器的结构和工作原理如图所示。

转子是一块固定在轴上的永久磁铁。浮动的定子与转子同心，而且能独自偏摆，定子由硅钢片叠成，并装有笼型绕组。速度继电器的轴与电动机轴相连，电动机旋转时，转子随之一起转动，形成旋转磁场。笼型绕组切割磁力线而产生感应电流，该电流与旋转磁场作用产生电磁转矩，使定子随转子向转子的转动方向偏摆，定子柄推动相应触头动作。定子柄推动触头的同时，也压缩反力弹簧，其反作用阻止定子继续转动。当转子的转速下降到一定数值时，电磁转矩小于反力弹簧的反作用力矩，定子返回原来位置，对应的触头恢复原始状态。调整反力弹簧的拉力即可改变触头动作的转速。

机床上常用的速度继电器有JY1型、JFZ0型两种。

一般速度继电器的动作转速为120r/min，触头复位转速为100r/min以下。

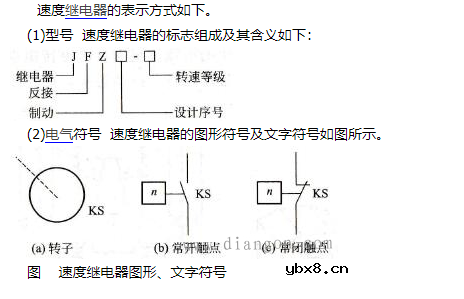

速度继电器的图形、文字符号如图所示。
