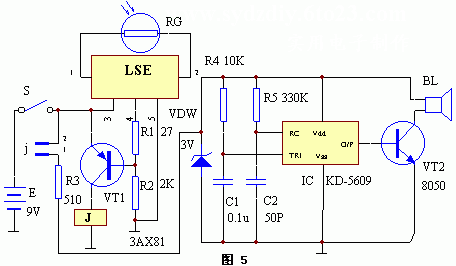

光控鸡叫电路原理图　该装置的电路工作原理见下图。当夜晚无光照射在光敏电阻RG上时，RG的内阻很大，（远大于50K），故LSE的①、②脚相当于开路，LSE的④脚输出低电平，三极管VT1导通，继电器J励磁吸合，其常闭触点

光控鸡叫电路原理图

　该装置的电路工作原理见下图。当夜晚无光照射在光敏电阻RG上时，RG的内阻很大，（远大于50K），故LSE的①、②脚相当于开路，LSE的④脚输出低电平，三极管VT1导通，继电器J励磁吸合，其常闭触点j断开，模拟鸡叫声电路IC KD5609无电源不工作。一旦天明，有光照射在RG上，RG的内阻变小（＜50K），此时LSE的④脚输出高电平，三极管VT1截止，继电器J释放，其触点j闭合，模拟鸡叫声电路通电工作，从指示器扬声器BL中发出逼真的鸡叫声。
