液控电路工作原理

液控电路工作原理

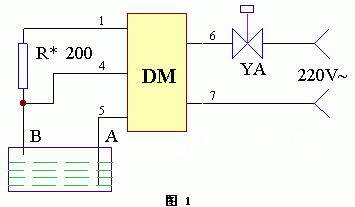

　　该装置应用电路工作原理如下图。它可用于家庭自来水自动灌，现在城市用水比较紧张，高层建筑上的住户用水就更加困难，常常是只有到了半夜待别人家不用水了，才有少量的水被压上高楼来，但人要睡觉，不能老是守候灌水，采用本电路则大可放心地支睡觉。当水池中的水位低于探针B时，有电流从控制器DM的①端经电阻R流入④端，控制器开通，电磁阀YA励磁吸合，打开水龙头。当有水被压上来时就自动流入水池中。一旦水污染灌足，其水面达到探针B的高度时，B、A探针间的电阻与R分压，使控制器④端电压低于1.6V，故YA失电释放，水龙头自动关断。这样第二天早晨起来就不愁没水用了。其中A、B探针可用不锈钢制作。
