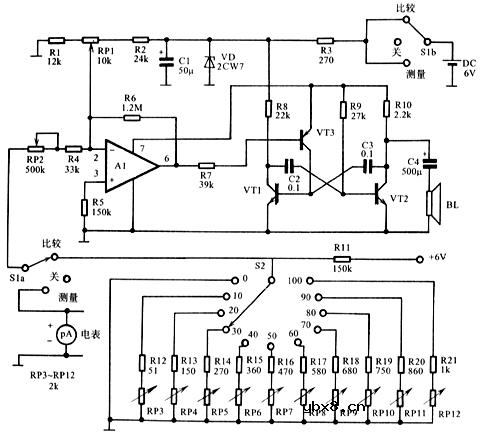

工作原理：听觉电压表的原理电路图（如下），图中电压控制式音频振荡器能够在400Hz至1600Hz这个2倍频程范围内随控制电压而变化：在0V时为400Hz，在最大电压即满量程电压时达到1600Hz。
　　图中R12～R21共10个电阻与R11所构成的分压器产生1个较准好的基准电压，可相应产生11个基准音调，它相当于电压表刻度盘上0～10的10个刻度。各电阻值应准确，经过校准，对应0～100mV的测量范围，该电压表有0、10、20、30、40、50、60、70、80、90、100mV共十一个刻度。

　　晶体管VT1、VT2(均用3DG6)组成简单方波音频振荡器，其频率由晶体管VT3(3CG4)进行电压控制。运算放大器A1(F007)驱动晶体管VT3。电位器RP1调节运算放大器的增益。调节灵敏度电位器RP2和频率电位器RP3～RP12，使得压控振荡器的频率能够跟得上被测电压的变化，而且不论是电压表的哪一刻度，当开关S1拨到“测量”和“比较”位置时，所听到的声音都是一样的。
　　电路安装完毕，检查无误后，方可进行调整，首先使S2置0位，S1置“比较”位置，断开VT2集电极的C4，在VT2的集电极接入频率计，与S2并联接入毫伏表。然后调节电位器RP2，使得压控振荡器的振荡频率为400Hz，毫伏表的读数为0V。
　　再将S2分别拨至其余各档位，相应调节电位器RP3～RP12，使得毫伏表读数分别为10，20，30，40，50，60，70，80，90，100mV，频率计的读数由电压表读数决定，大约为500Hz，600Hz，700Hz，800Hz，900Hz，1000Hz，1100Hz，1200Hz，1400Hz，和1600Hz。
　　使用时，将S2置最左边，S1置左边，则操作者听到400Hz的声音，说明仪器工作正常。然后将S1置中间位置，听到扬声器的声音；将“测量”档位，使得扬声器的音调与测量时的音调基本一致，此时摸S2所在档位的布莱叶盲文，便知所测电压数值。
