能自动稳幅的振荡电路

能自动稳幅的振荡电路

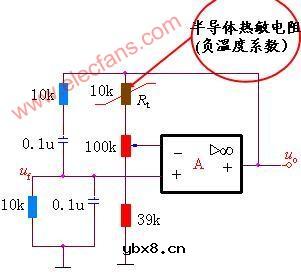

 工作原理：起振时Rt较大  使A>3,易起振。
 当uo幅度自激增长时， Rt减小，A减小。
 当uo幅度达某一值时， A→3。
 当uo进一步增大时， RT再减小 ,使A<3。
  因此uo幅度自动稳定于某一幅值。

正弦波振荡电路基础：http://www.elecfans.com/soft/69/2010/2010041973626.html

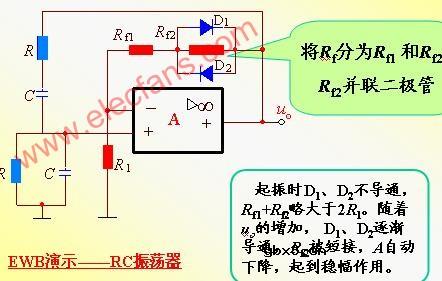

   起振时D1、D2不导通，Rf1+Rf2略大于2R1。随着uo的增加， D1、D2逐渐导通，Rf2被短接，A自动下降，起到稳幅作用。
