74LSl92构成的计数器电路图

来源:网络  发布者:电工基础  发布时间:2026-03-07 12:01

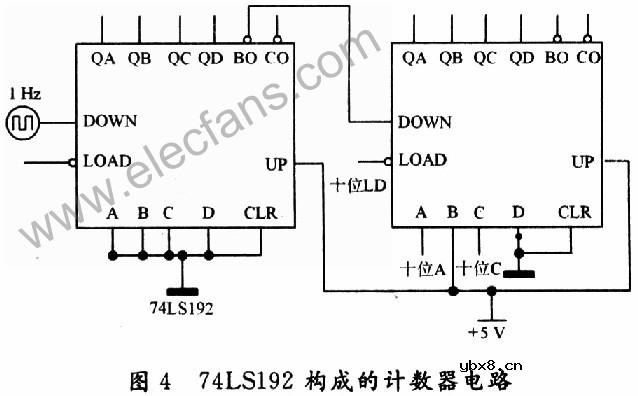

74LSl92构成的计数器电路图如图4所示：左边的1片74LSl92芯片为计数器的个位，右边的1片74LSl92芯片为计数器的十位，个位和十位计数器的四个输出端都接上数码管显示。其中作为个位数的74LS192芯片的CLK接的是1 Hz时钟
74LSl92构成的计数器电路图如图4所示：左边的1片74LSl92芯片为计数器的个位，右边的1片74LSl92芯片为计数器的十位，个位和十位计数器的四个输出端都接上数码管显示。其中作为个位数的74LS192芯片的CLK接的是1 Hz时钟脉冲。

　　

74LSl92构成的计数器电路图
