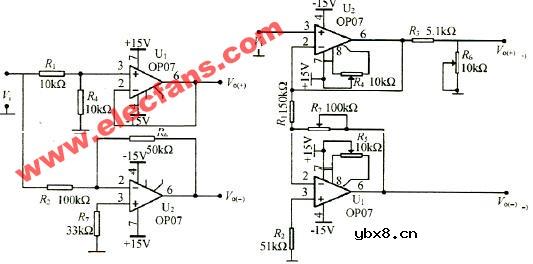

题目要求将函数发生器单端输出的正弦电压信号不失真地转换为双端输出信号，用作测量直流电压放大器频率特性的输入信号。为了使信号不失真，就须保证电路的对称性。所以我们采用单端输入双端输出的差动放大级进行信号的变换。同时用高精度、低漂移的运放来代替晶体三极管。本电路使用的运放是OP07，如图4。

同相放大器接成射随器，前端输入进行分压，从而使Vo(+)=(1/2)Vin，反向放大器的AV=-R6/R2=-50/100=-1/2，使得VO(-)=-(1/2)Vin，从而实现不失真变换。我们在调试图4所示的电路中，发现此电路输入阻抗太低，约为20kΩ，所以我们进行了改进，改进后的电路见图5。此电路从同相端输入，因此输入阻抗高，满足题目提出的要求。
