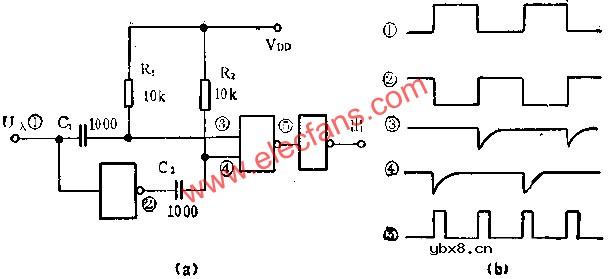

如图所示是由与非门组成的倍频电路，实际上是一个微分型的单稳态电路。稳态时，适当选择R、R1，使F2和F3均输出高电平，当输入一个负脉冲时F4便输出一个相同宽度的正脉冲，与此同时，单稳态电路输出一个较宽的负脉冲，这样，在输入端输入一个脉冲，在输出端就产生二个脉冲，从而实现了倍频的目的。
