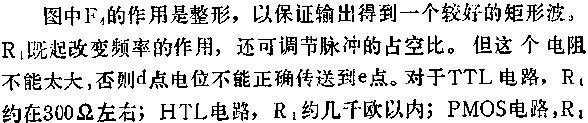

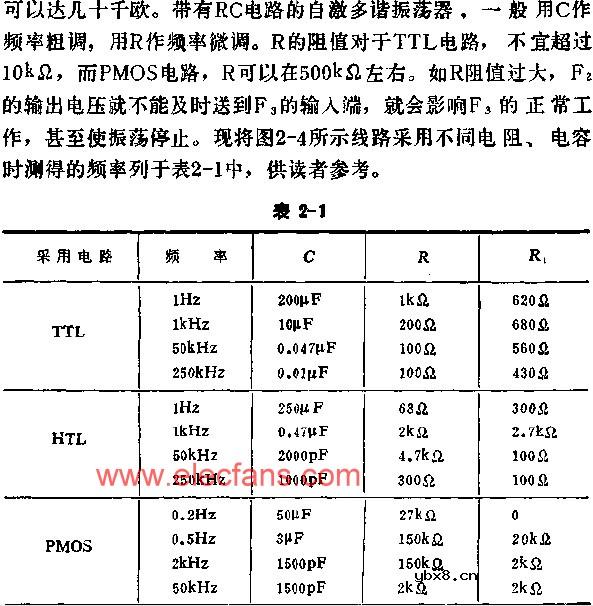

用奇数个与非门构成的自激多谐振荡器的频率是很高的，如用TTL与非门构成的振荡器频率可达8MHZ左右。因此，直接用它来实现较低频率的振荡是不现实的，但增加RC电路，组成带RC的环形振荡器，则是可以的。RC用来定时，三个与非门组成的环形电路用来确保启振的可靠性。图中是环形振器的接线图。
