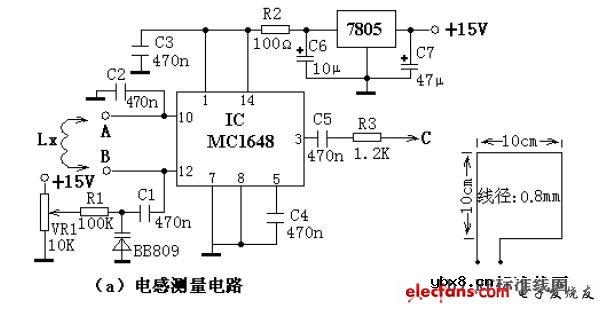

该电路的核心器件是集成压控振荡器芯片MC1648 ，利用其压控特性在输出3 脚产生频
率信号，可间接测量待测电感LX 值，测量精度极高。
BB809 是变容二极管，图中电位器VR1 对+15V 进行分压，调节该电位器可获得不同的
电压输出，该电压通过R1 加到变容二极管BB809 上可获得不同的电容量。测量被测电感LX
时，只需将LX 接到图中A、B 两点中，然后调节电位器VR1 使电路谐振，在MC1648 的3
脚会输出一定频率的振荡信号，用频率计测量C 点的频率值，就可通过计算得出LX 值。
