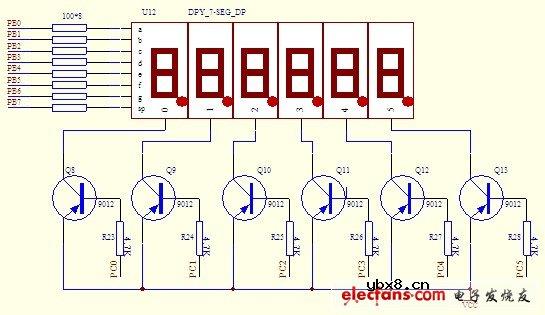

动态扫描显示：下图示出了6只共阳LED的动态扫描电路图。图中，8155的B口和所有的dp(sp),g,f,e,d,c,b,a引线相连，各LED控制端G(即图中所示各个数码管内部的0，1，2，3，4，5)和8155的C口相连，故B口为字形口，C口为字位口，因为CPU可以通过C口控制各LED是否点亮。
