全自动化水塔供水电子电路设计图

　　通常利用水塔向用户自来水龙头供水，而水塔则需要利用水泵向贮水箱不断补充水，水多了会溢出，少了供水又会中断，这就需要水位自动控制装置。

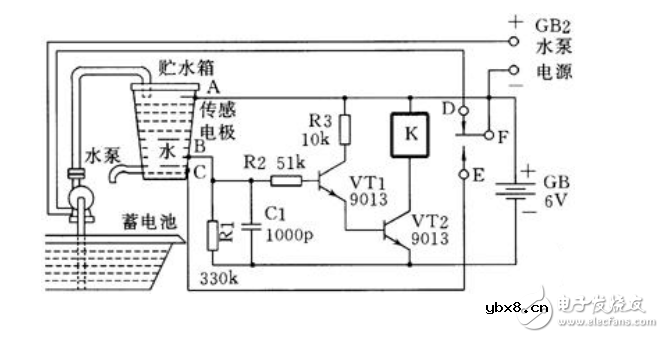

       小水塔水位自动控制电路。如图：

       它由水位传感电极、控制电路、电动机（小离心水泵用）和电源等组成。控制电路由VT1、VT2和继电器K等组成。当水箱缺水时，水面低于B点，水位传感电极A—B、B—C之间由于没有被水淹没而开路，VT1、VT2截止，继电器呈释放状态，继电器衔铁F与常闭触点D接触，接通水泵电源GB2，小离心水泵电动机启动，向贮水箱供水。当水位上升至A点，水位传感电极A—B之间被水淹没，产生偏置电流使得VT1、VT2导通，继电器吸合，常闭触点断开，小离心水泵停止供水。此时，继电器衔铁F与常开触点E相触，电源通过继电器接通的常开触点F－E以及C—B之间能微弱导电的水，继续产生维持VT1、VT2导通所需的偏置电流，继电器吸合。自控电路直到水位降至B点以下时，C—B之间开路，VT1、VT2截止，继电器释放，常闭触点接通，小离心水泵开始供水。如此周而复始，完成水位自动控制作用。
