请问一下TVS二极管（ESD保护装置）是什么？

TVS二极管的主要功能是将侵入到设备内部的ESD传输到地下。

没有TVS二极管时，从外部人机界面侵入的数千V的ESD将直接被施加在内部的IC上。

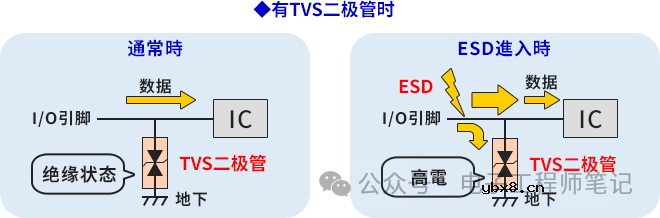

在外部人机界面和IC之间安装TVS二极管时，通过TVS二极管便能将ESD导入地下。

通常IC驱动的电压（V）与地面绝缘，不会妨碍数据通信。在施加数十至数千V时传导，在数V时绝缘是TVS二极管必要的功能。

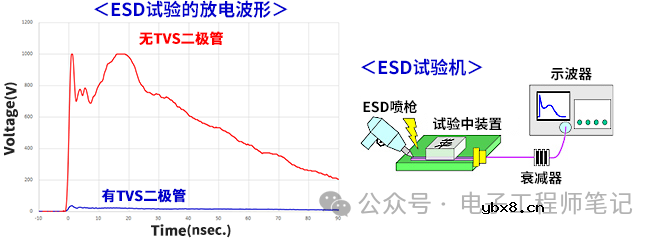

有无TVS二极管时IC侧电压的差异如下表所示。

在此使用内置电容器（超级电容）和内部阻抗的ESD喷枪，施加8kV的ESD，通过示波器测量设备通过后的电压值。

从图表的波形来看，因为具有TVS二极管，施加到IC侧的电压被大幅抑制。
