直流调速器接线图（图文详解）

直流调速器就是调节直流电动机速度的设备，直流调速器由于直流电动机具有低转速大力矩的特点，是交流电动机无法取代的，因此调节直流电动机速度的设备——直流调速器具有广阔的应用天地。

直流调速器接线图

1、不隔离型（仅指BL产品）

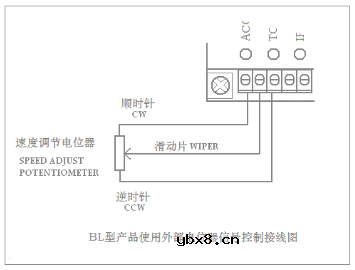

a、外部电位器连接方式：使用一个2W/10K 电位器控制驱动器调速，按照下图进行接线。 安装方法：

电位器的连接说明（BL产品）：

注意

1、驱动器所提供的5V输出电压，因电流较小（5mA），所以不能外接其它负载（如：数显表、指示灯 等），否则造成驱动器的损坏。

2、为了减少不必要的电子信号干扰，应尽量缩短速度调节电位器的连线长度，当连线超过0.5m时，必须使用屏蔽线，屏蔽网单端接地。

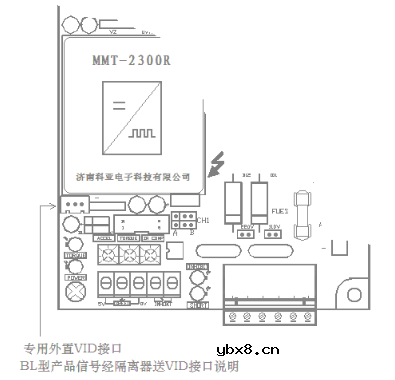

b、外置VID连接方式：0-5V，0-10V，4-20mA 控制信号经过专用隔离器转换后连接到VID接口，每种控制应用只能使用一种控制信号进行控制。订货时需要说明控制方式。

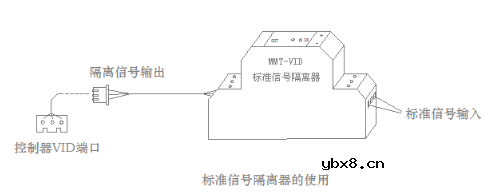

外置VID隔离器（另配）的连接使用请参考下图所示：

注意

外置VID接口线若过长，请务必使用屏蔽线，屏蔽网单端接地。

2、隔离型：（仅指AL产品）

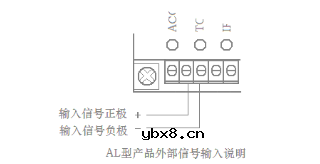

对于AL隔离型产品，使用0-5V，0-10V或4-20mA的外部标准信号控制连接方式见下图所示。每种控制应用只能使用一种控制信号进行控制。订货时需要说明控制方式。
