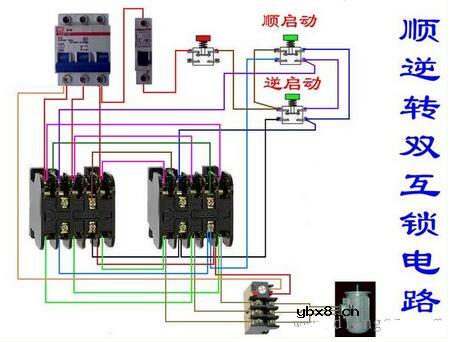

双重互锁正反转实物图

　　双重互锁正反转控制电路图

　　如下图所示，图中SB2和SB3均为复合按钮，合上电源开关Q，按下起动按钮SB2，其常闭触点SB2断开，使接触器KM2不得电；常开触点SB2接通，使接触器KM1得电吸合并自锁，其主触点闭合，接通电源，电动机正向起动运转。这时KM1的常闭触点KM1断开，进一步保证KM2不得电。

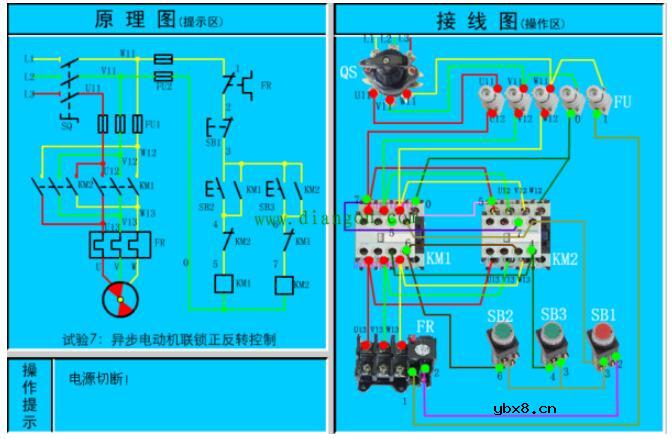

　　电动机双重互锁正反转控制电路接线图

　　当需要电动机反转时，按下反向按钮SB3，其常开触点SB3断开，使接触器KM1断电释放，主触点断开，切除了电动机的电源，电动机断电而慢慢停止，同时SB3的常开触点闭合，又由于KM1的常闭辅助触点恢复闭合，使得接触器KM2得电吸合并自锁，其主触点闭合，将电动机的两相电源对调，电动机反向转动。这时KM2的常闭触点断开，确保KM1断电。如果要电动机停止，只需要按下停止按钮SB1即可。

　　本电路特点操作方便，可直接进行正反转的操作，又安全可靠，因此广泛应用于可逆运转的各种生产机械上。

　　220V接触器双重互锁正反转实物接线图如下所示：

　　双重互锁正反转实物图
