三相电机顺序启动控制电路图

　　三相电动机控制电路实现顺序控制电路图解

　　下图（a）所示为三相电动机控制电路实现顺序控制电路的线路图。此控制线路的特点是：电动机M2的控制电路先与接触器KM1的线圈并接后再与KM1的自锁触头串接，这样就保证了电动机M1启动后，M2才能启动的顺序控制要求。

　　线路的工作原理如下：先合上电源开关SQ：

　　按下按钮开关SB1→接触器KM1线圈通电→KM1自锁触头闭合自锁、KM1主触头闭合→电动机M1启动连续运转→再按下SB2→接触器KM2线圈通电→KM2自锁触头闭合自锁、KM2主触头闭合→电动机M2启动连续运转。

　　M1、M2电动机同时转动：按下SB3→控制电路断电→接触器KM1、KM2主触头分断→电动机M1、M2同时停止转动。

　　上图（b）所示控制线路的特点是：电动机M2的控制电路中串接了接触器KM1的动合辅助触头。显然，只要M1不启动，即使按下了SB21，由于KM1的动合辅助触头未闭合，KM2线圈也不能通电，从而保证了M1启动后，M2才能启动的控制要求。线路中停止按钮SB12控制两台电动机同时停止，SB22控制M2的独立停止。

　　上图（c）所示控制线路，是在图（b）线路中，在SB12的两端并联了接触器KM2的动合辅助触头，从而实现M1启动后，M2才能启动，而M2停止后，M1才能停止的控制要求，及M1、M2是顺序启动，逆序停止。

　　三相电机主电路实现顺序控制电路图解

　　在装有多台电动机的生产机械上，各电动机所起的作用是不相同的，有时需按一定的顺序启动，才能保证操作过程的合理性和工作的安全可靠。例如：M7120型平面磨床要求一台电动机启动后另一台电动机才能启动的控制方式，叫做电动机的顺序控制。下面介绍两种常用的顺序控制线路中的主电路实现顺序控制。

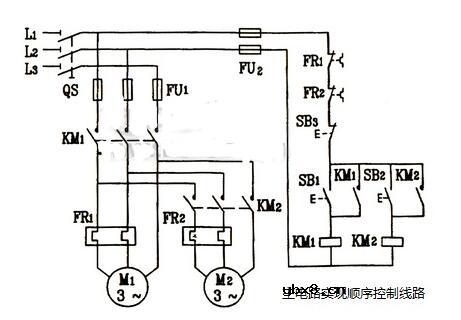

　　如下图所示为主电路实现电动机顺序控制的线路。其特点是，电动机M2的主电路接在接触器KMI主触头的下面，这样就保证了当接触器KM1主触头闭合，电动机Ml启动运转后，M2才可能接通电源运转。

　　三相电机主电路实现顺序控制电路工作原理如下：先合上电源开关SQ。

　　按下SB1→接触器KM1线圈通电→KM1自锁触头闭合自锁、KM1主触头闭合→电动机M1启动连续运转、按下SB2→KM2线圈通电→KM2自锁触头闭合、KM2主触头闭合→电动机M2启动连续运转。

　　M1、M2停止：按下SB3→控制电路失去电能→接触器KM1、KM2主触头分断→KM1、KM2失去电能停止转动。
