今天我们主要介绍下LED闪光电路图，这些电路主要用在电子设备的显示或警告上面。

图（a）是最简单的LED闪光电路，VT1和C1等构成多谐振荡器，VT2将R2上的脉冲信号进行放大从而驱动LED闪光显示。

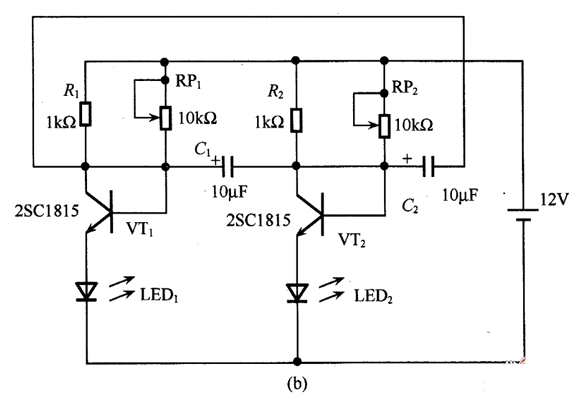

图（b）是采用2个晶体管的LED闪光电路。此电路中，VT1的输出电压通过C2加到VT2的基极，而VT2的输出电压通过C1加到VT1的基极，从而构成晶体管振荡电路。LED接在晶体管的发射极，为着改善电路的开关特性，并兼有对VT1和VT2的保护作用，LED的闪光时间t＝C1RP1n2（＝C2RP2ln2）。

图（c）的工作原理与图（b）基本相同，只是增设2个LED晶体管



图（d）的振荡器是采用NE555定时器的LED闪光电路，LED的亮灭时间为50％，多用于各种电子设各的告警电路。由于NE555的输出较小，因此，采用VT1将其输出放大来驱动LED。VT1采用集电极开路的晶体管，因而，加在LED上电压可根据需要而选定
