四色环电阻怎样识别阻值_五色环电阻识别

色环电阻有五色环和四色环两种标示，识别方法就是按照色环读出有效数字、倍率、误差等级。色环电阻识别方法：1、标注法，2、色环颜色识别法。3、用检测设备检测法。通常用这三种方法应用电阻。

第一种方法：生产厂家通常将所有数据打印在产品的一端，方便用户应用。

第二种方法：生产厂家为考虑产品的表皮磨损，导致模糊看不清而引申的一种识别方法。

第三种方法：产品在日常用途中若磨损过大，导致标注和颜色都模糊时，客户可以依靠万用表的欧姆定律来测量产品的各种数据。

电阻器端头的色环不是误差颜色，则可确定为第一环。

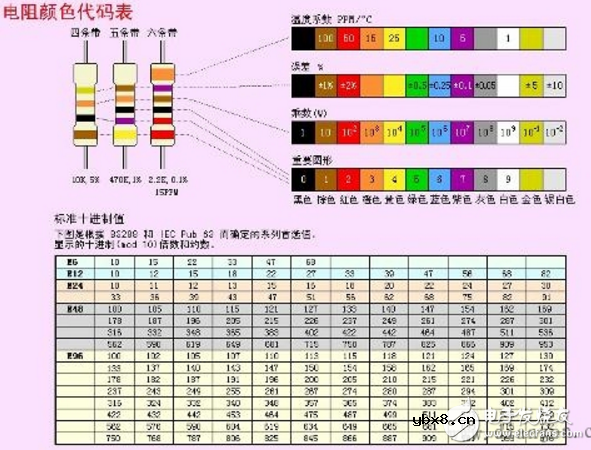

对于用色环来表示的电阻，分为四色环和五色环两种表示法。

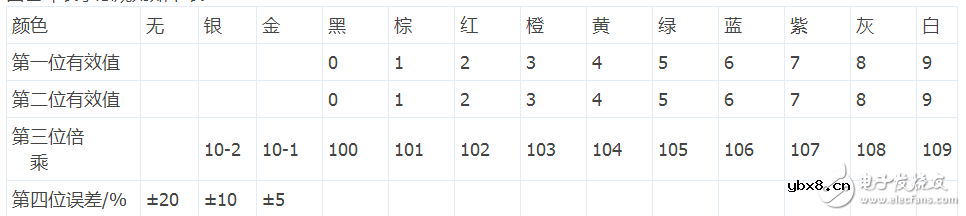

四色环表示法规则如下表：

四色环电阻的阻值快速识别步骤：

第一步

当我们拿到一个四色环电阻时，首先看它的第四道色环，第四道色环一般离其它三道色环的距离较远一些，容易找到，并且第四色环的颜色也只有金和银两种色，或者是没有第四道色环即无色。之所以要先看第四道色环不仅仅是因为它位置特殊和颜色简单容易识别而已，而是因为它将决定第一道和第二道色环的颜色，这个重要的特征由标称值系列来决定的。

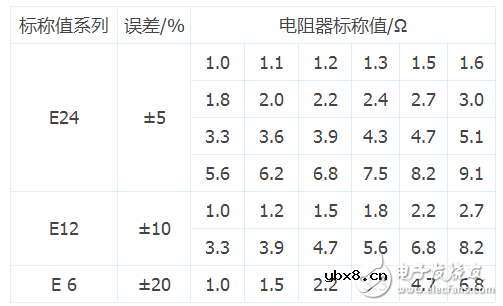

标称值系列有E24、E12和E6三种，它们的误差分别是±5/%、±10/%、±20/%，而在四色环电阻中刚好用金银无这三种色来分别代表这三个系列的误差，也就是第四道色环

如果是金色的话，那么电阻器标称值就只有24个数值，

如果是银色的话就只有12个数值，

如果是无色的话就只有6个数值，

第二步

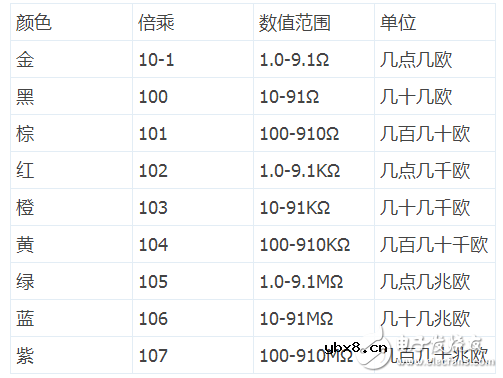

看完第四道色环后接着是先看第三道色环，第三道色环是快速读出阻值的关键一环，大家都知道第三环是倍乘，如果只是读出倍乘的话那将影响整个阻值读取过程，我们应该将倍乘直接读成阻值的单位，再加上第一二道色环的数值就是正确的结果

以上是第三道色环比较常用的颜色，而灰和白这两种色因为倍乘太大一般不会用，银这种色太小也不会常用，而无这种色因为没有相对应倍乘，所以这第三道色环不可能是无色。

第三步

然后再看第一二道色环，第一二道色环代表的是有效值，第一道色环一般会紧靠在色环电阻的某一端，紧接着的是第二道色环和第三道色环，然后再隔较远的距离才是第四道色环，如何快速读出第一二道色环数值？请牢记下面这句口诀：

棕一红二橙三黄四绿五蓝六紫七灰八白九黑零

第四步

检查最后读出的阻值是否正确

①根据第四道色环的颜色所对应的标称系列来检查

第一二道色环是由棕红橙黄绿蓝紫灰白黑这种颜色每两种色组合而成，按道理可以配成1024种组合，但是我们在第一步时先看了第四道色环，因为E6和E12系列的阻值都是E24系列里重复的，不管第四道是金银无这三种颜色的任一种颜色，它们总共只有24个对应阻值，也就是说第一二道色环的颜色组合也只有24种，比如说第一二道色环若分别为

棕和黑，那么第四道色环可以是金银无三种颜色的任一种，因为三个标称值系列都有1.0对应阻值

棕和棕，那么第四道色环只能是金色了，因为只有E24标称值系列才有1.1对应阻值

棕和红，那么第四道色环是金或银了，因为E24和E12标称值系列都有1.2对应阻值

棕和黄，那么你可能是眼花没看清楚，因为三个标称值系列中都没有1.4对应阻值，这时你应该再仔细看一遍。
