在储能元件两端并联的电阻,给储能元件提供一个消耗能量的通路,使电路安全。这个电阻叫泄放电阻,又称为泄漏电阻。可以是二极管,如电感(继电器线包)并联的二极管。
泄放电阻一般并在电容两端,其规格选择主要根据电容两端电压、容量C和放电要求(如电子设备开关电源输入端并联滤波X电容,要求拔出插座2s后插头插脚不得危险带电),从而确定放电时间RC,即得到电阻取值,还要注意电阻功率问题。
泄漏电流的原因个绝缘电阻有关系吗?
在测试过程中,在按下测试仪开关时会产生高压直流电,会有少量电流(微安)流过导体和绝缘材料。电流的多少取决于外加的电压,设备的电容,总电阻和材料温度。对于固定电压,电流越大,电阻越小(E=IR, R=E/I)。总电阻等于导体内部电阻(阻值小)之和加上绝缘电阻的兆欧。
绝缘电阻测试仪显示3个支流的绝缘电阻值。
泄露电流 (IL)

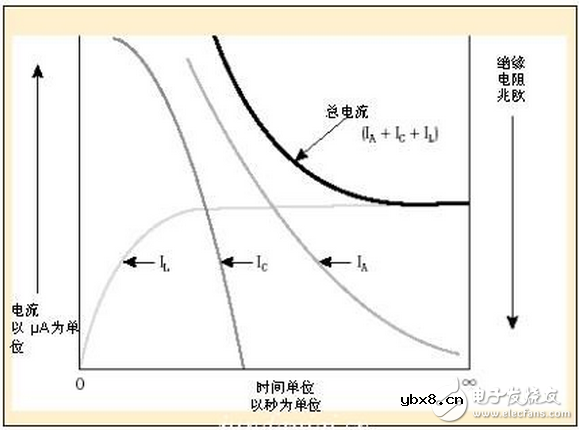

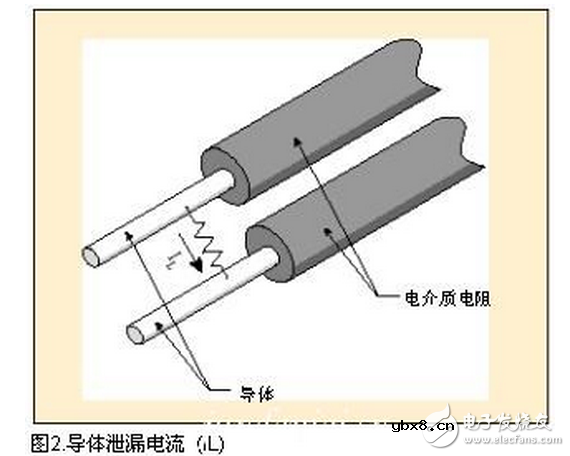

通过绝缘体,导体或地线的电流很少(微安)。如果绝缘劣化会出现电流增加或吸收电流消失后有电流增加。(参见:图1)由于它相当稳定,对于测试绝缘电阻来说,这是最重要的电流。

电容充电泄露电流(IC)

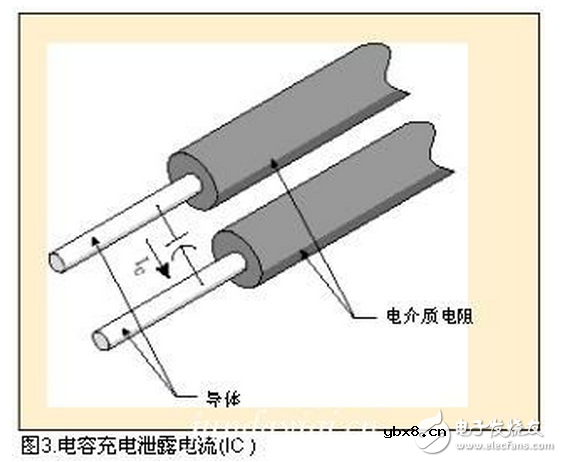

当电缆管道中有两条或更多电线时,它们就像一个电容。由于电容效应,泄漏电流会流过导体绝缘层。电流只持续几秒钟,当完全达到测试电压时外加直流电压消失。对于低电容设备,电容电流高于导体泄漏电流。通常在我们开始查看和记录数据时消失。因为这种情况,在记录之前,要让数据保持。另一方面,当检测高电容设备时,电容充电泄漏电流会持续很长时间。
极化吸收电泄露电流(IC)
绝缘材料中的极化的分子会产生吸收电流。对于低电容的设备,电流在开始的几秒钟大,然后慢慢减少到接近0.。当测试高电容设备,湿的或电阻破坏的设备吸收电流会持续很长时间不减少。
