SGT-MOS与DMOS雪崩耐量对比

来源:网络发布者:电工基础发布时间:2026-03-12 09:32

(1)SGT-MOS与常规DMOS结构

SGT-MOS与DMOS雪崩耐量对比

屏蔽栅侧壁氧化层厚度：0.7um

屏蔽栅底部氧化层厚度：0.5um

屏蔽栅隔离氧化层厚度：0.3um

屏蔽栅宽度：0.4um

屏蔽栅纵向长度：3.4um

#####################################################

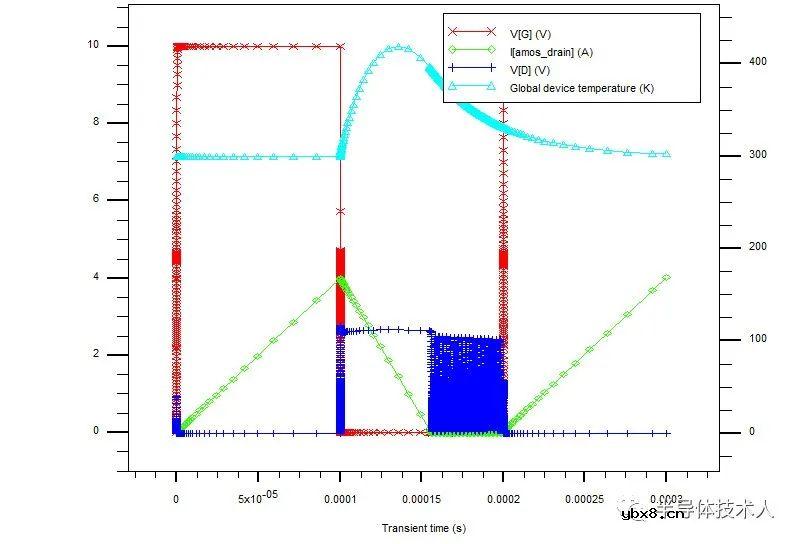

（2）SGT-MOS与常规DMOS雪崩耐量对比

L=1E-3,H=1/0.03

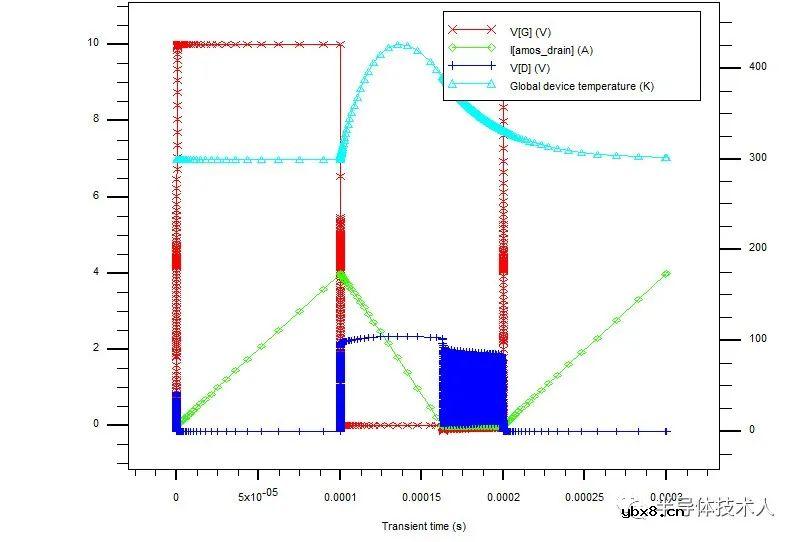

DMOS:

SGT-MOS与DMOS雪崩耐量对比

SGT-MOS:

SGT-MOS与DMOS雪崩耐量对比

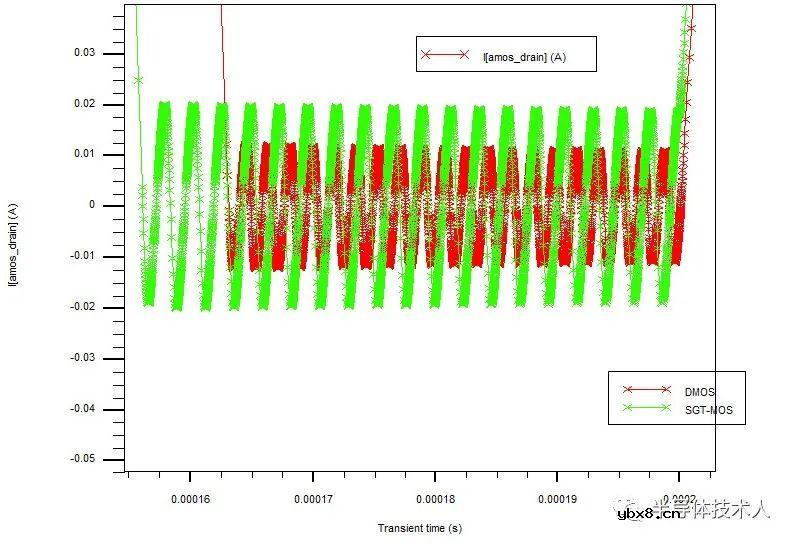

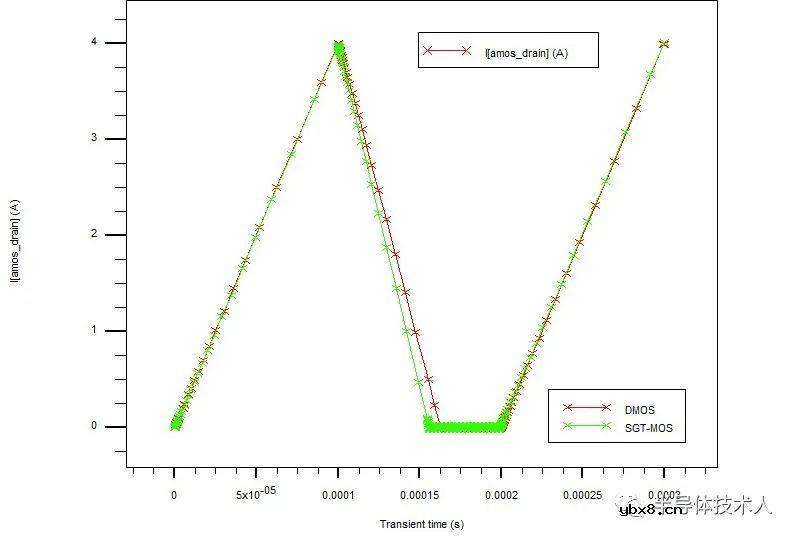

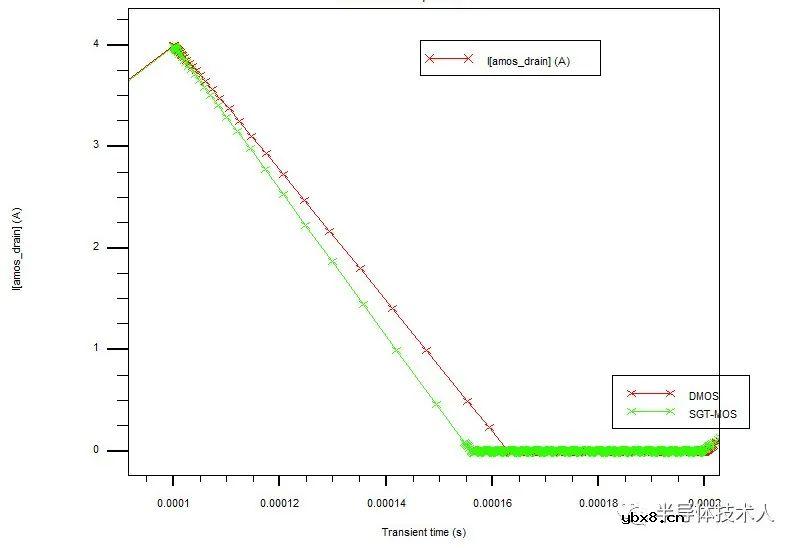

ID对比：

SGT-MOS与DMOS雪崩耐量对比

SGT-MOS与DMOS雪崩耐量对比

SGT-MOS与DMOS雪崩耐量对比

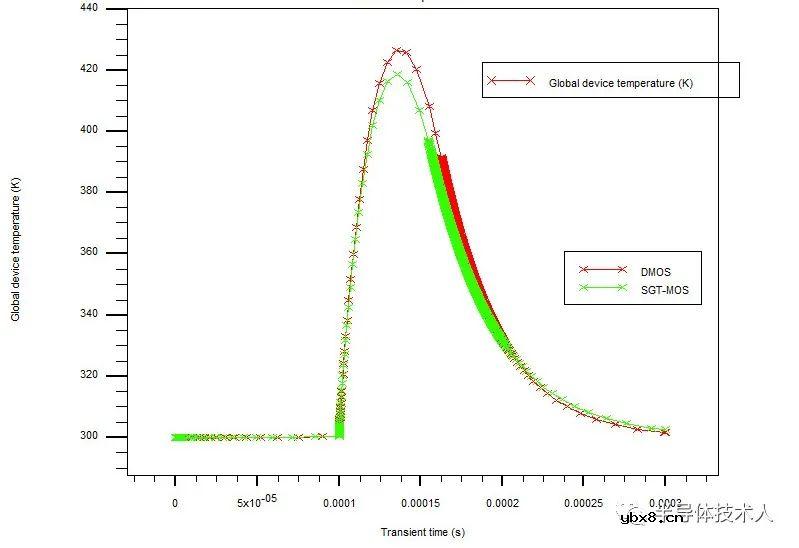

晶格温度对比：

SGT-MOS与DMOS雪崩耐量对比

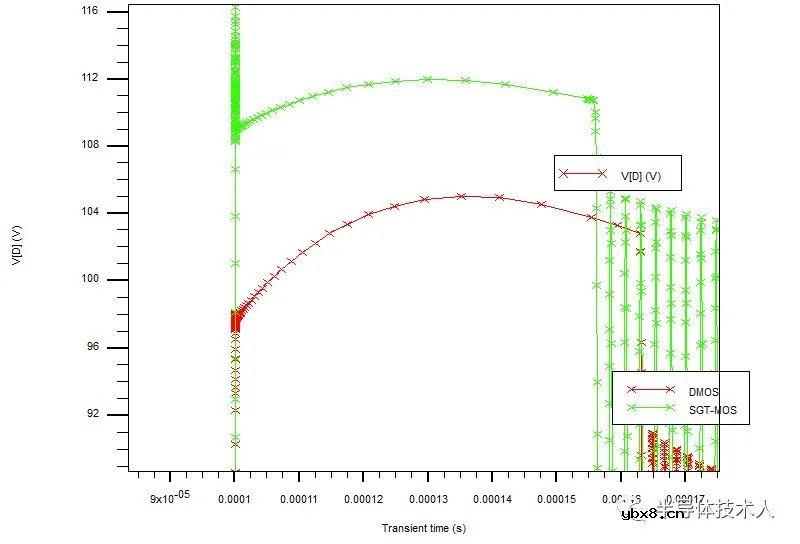

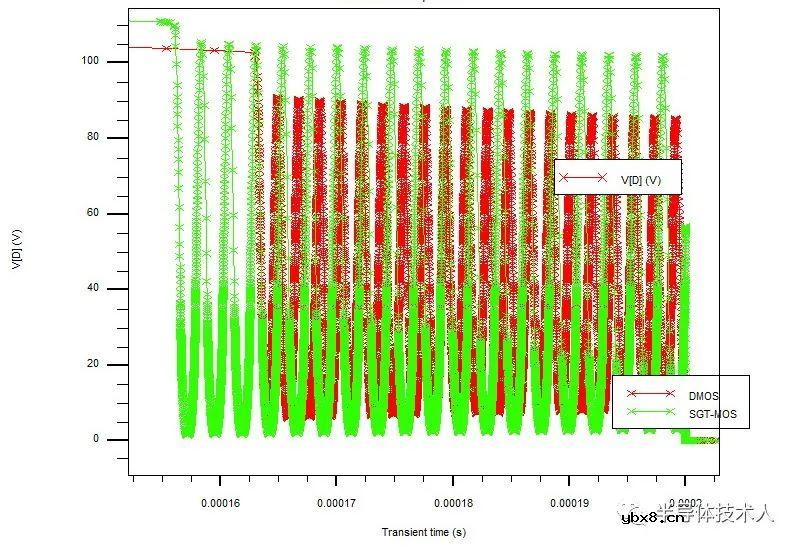

VD对比：

SGT-MOS与DMOS雪崩耐量对比

SGT-MOS与DMOS雪崩耐量对比

SGT-MOS与DMOS雪崩耐量对比

SGT-MOS与DMOS雪崩耐量对比

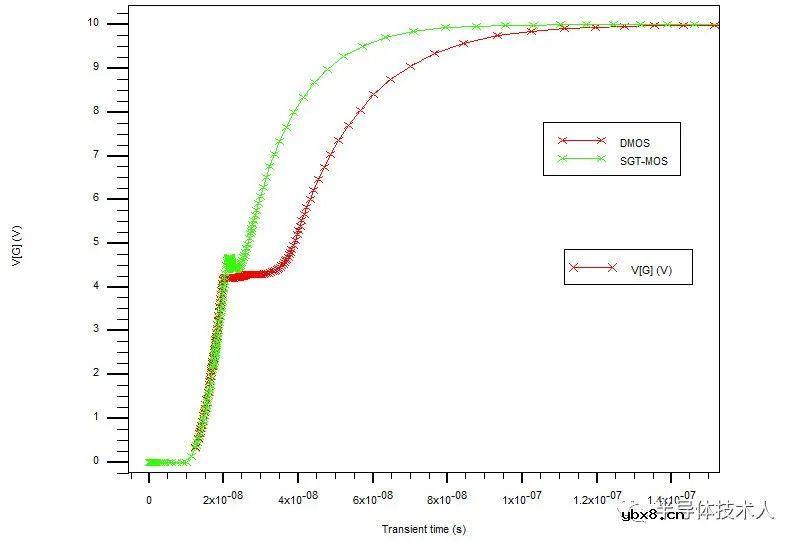

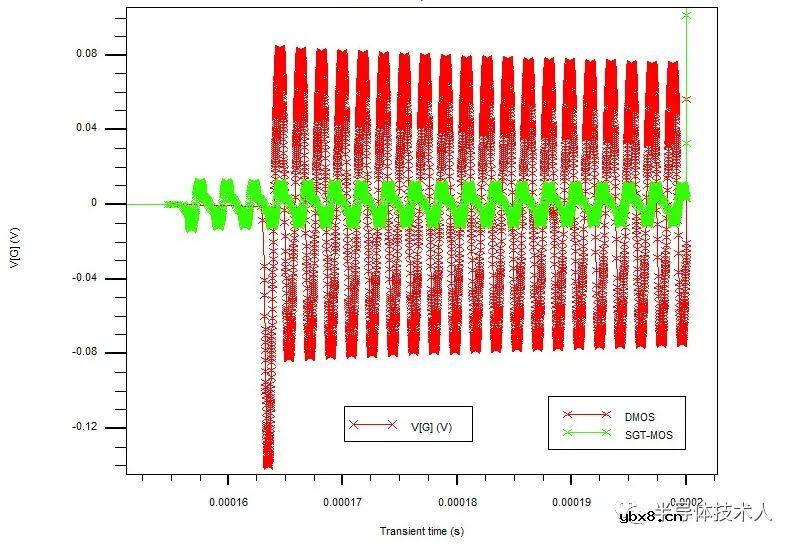

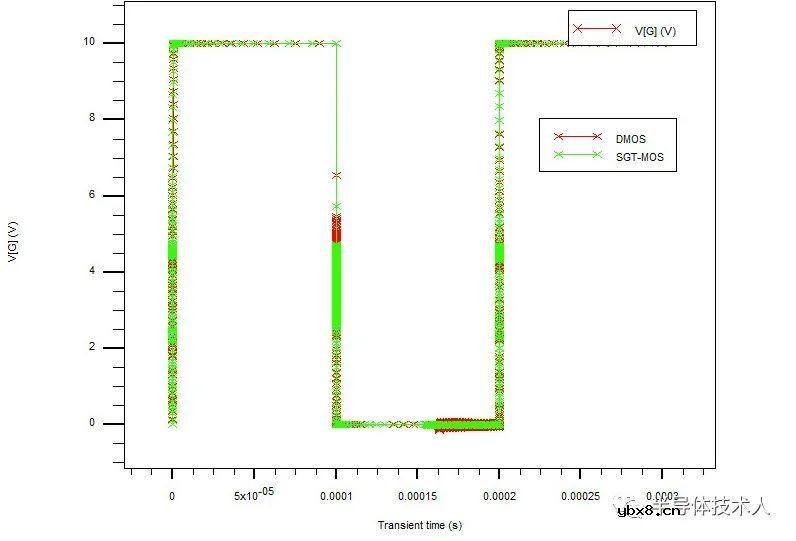

VG对比：

SGT-MOS与DMOS雪崩耐量对比

SGT-MOS与DMOS雪崩耐量对比

SGT-MOS与DMOS雪崩耐量对比

SGT-MOS与DMOS雪崩耐量对比
