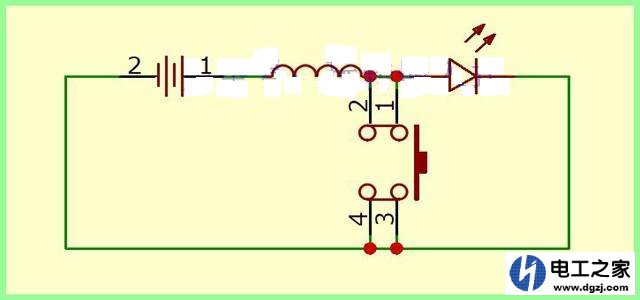

焦耳小偷电路其实是一个自震荡的升压电路,只需要一个电阻、一个三极管、两个电感、一节电池即可,所搭建的焦耳小偷电路就可以把电池的电量完全榨干。下面深度解析一下,焦耳小偷电路。 如下图所示,搭建了一个简单的电路,电池的电量为1.5V,发光二极管的工作电压为(1.6-3)V,在按键没有按下时LED不亮,当按键按下时电池向电感充电;这时释放按键,则电池电量和电感储存的电量叠加向LED供电,LED被点亮。 现实,不可能一直认为的控制按键的按下与释放,必须想办法解决这个问题,所以用三极管代替了按键,如果用其他信号控制基极就可以控制LED的亮灭了。只要保证控制频率和电感的电感量就可以保证LED的常亮。 (责任编辑:admin) |
