怎么利用二极管的导通压降

时间:2019-03-23 10:20来源:未知 作者:admin 点击:
二极管在正向导通之后,两端会形成一定的电压降,硅管一般为0.7V左右,锗管在0.2V左右,两端电压几乎不随电流改变而改变,具有一定的稳压作用,下面我们来看一下怎么利用二极管

二极管在正向导通之后,两端会形成一定的电压降,硅管一般为0.7V左右,锗管在0.2V左右,两端电压几乎不随电流改变而改变,具有一定的稳压作用,下面我们来看一下怎么利用二极管的导通压降。
二极管正向压降的利用
怎么利用二极管的导通压降

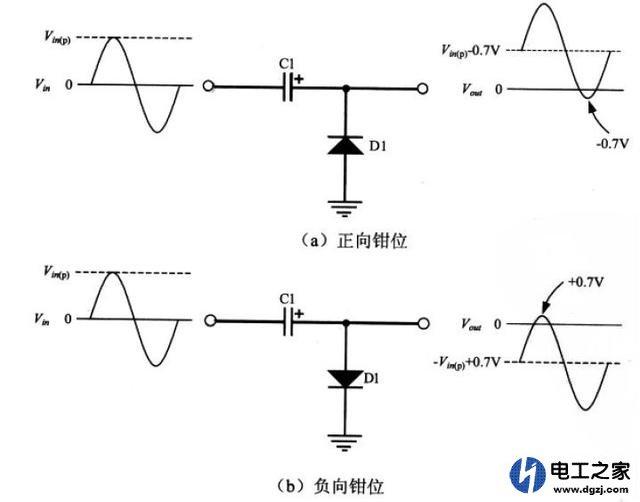

一、钳位。钳位电路就是利用了二极管的导通后端电压不变的特性,比如上图中的钳位电路,正向钳位时,可以将信号抬高0.7V,反向钳位则可以将信号拉低0.7V,这种就是利用二极管的导通压降来将信号抬高或拉低,强行将信号电位钳位在二极管的导通压降上。
怎么利用二极管的导通压降

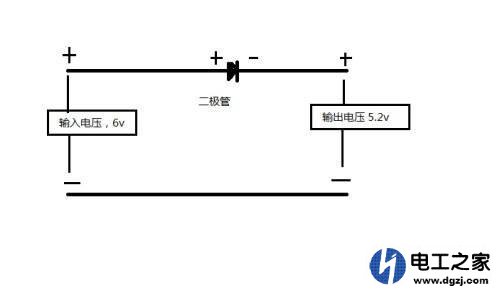

二、微调电压。利用二极管的导通压降可以对电压微微调整,如上图,输入电压为6V,而你只需要5V电压时,最简单的方法就是加一个压降为0.7V的二极管进行降压,这样输出电压就被降低到了5.2V。
怎么利用二极管的导通压降

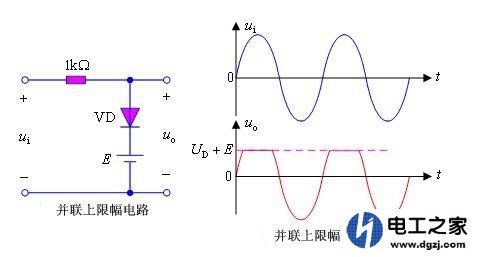

三、二极管限幅。利用二极管的导通压降几乎不变的特性,可以用作信号限幅。如上图是一个并联上限幅电路,将信号的正半周限制在一定的幅度之内,信号波形只要高于电源E加二极管的导通压降,就会被削掉,只允许通过此点以下的信号。
通常情况下,一提到二极管的导通压降,我们便想到损耗,但正是由于PN结的这种由势垒引起的导通阈值也就是正向导通压降VF,为我们在某些电路中提供了便利性。
举个例子,假如你使用的电源是15V,但电路中正好有需要12V供电的继电器,做个转换电路不划算,那么对于小功率继电器线圈适当串几个二极管,问题就解决了。
二极管正向导通压降还是一个与温度成反相关的函数,当温度升高,正向压降就会降低,因此有些电路通过二极管代替NTC电阻检测温度,可以参考凌特的热电偶处理芯片相关应用。
以上第一种应用较多,调节微小电压以满足我们对目标电压的需求。
