lm1117引脚图及功能使用

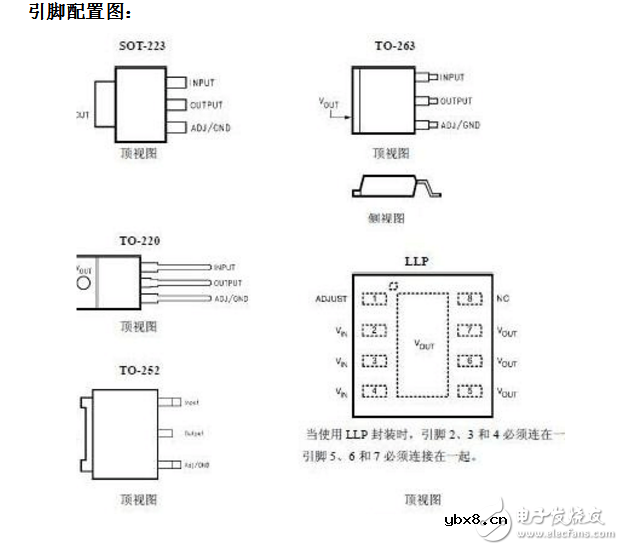

　　LM1117-3.3V稳压芯片各脚功能见附图，它可以接成固定输出和可调输出，应用电路见附图。

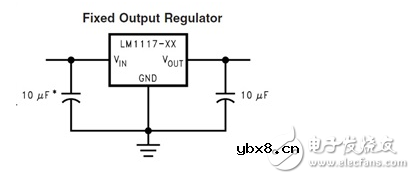

　　在电源设计中，经常需要用到各种电压基准，其最重要的要求就是输出电压稳压精度高，尤其是高低温时候的温漂要小。对高功率密度电源，还要求外围电路简单。在以往的多次电源设计中，我一般都是选择LM1117-5.0V，也是看中其外围电路极其简单，性能极其强大的特点，如下图所示，只需要输入输出各加一个电容就可以稳定输出5.0V。输出电流高达0.8A，电压稳定度0.2%，负载稳定度0.4%。还有SOT223封装。体积小。

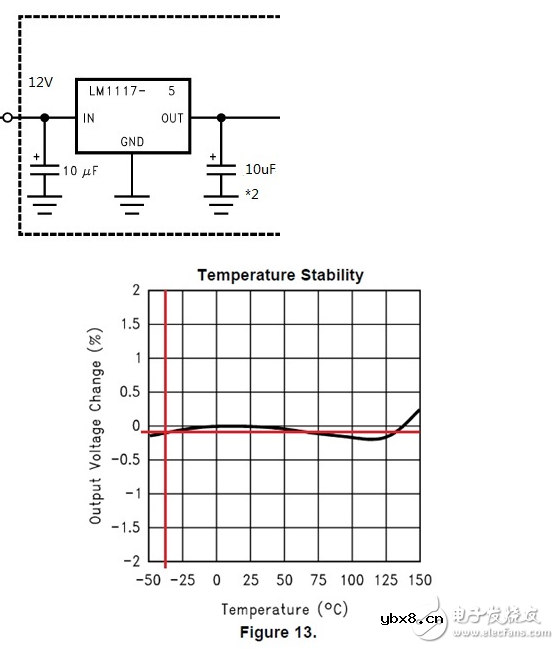

　　我首先检查了LM1117的使用温度范围，确认为，LM1117I ，−40°C to 125°C的工作环境。使用没有问题。又用示波器测试了一下低温的输出电压，发现问题了，环路有震荡，输出纹波大。仔细查看规格书，发现问题了，LM1117对输出电容有要求。最好使用钽电容，ESR必须控制在0.3-22ohm！

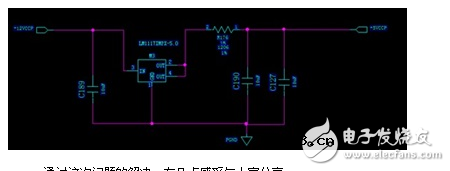

　　但是由于钽电容的安全性以及可靠性的问题，公司严格限制使用，后来想出来一个替代的解决方法，如下图所示，输出串入一个1ohm的电阻，增加输出电容的ESR，实现环路的稳定。-40度环境测试，输出电压上升到4.92V，基本满足我的要求了。

　　由于需要5V的电压作为基准电压，使用了LM1117，电路都是按照规格书来做的，原边4个25V/10uF的陶瓷电容，输出2个25V/10uF的陶瓷电容。

　　由于只是做基准，负载电路很小，大约只有5mA.现在出问题了，在常温的时候，5.0V，很准确，但是到了-40度，输出电压只有4.81V，

　　通过这次问题的解决，有几点感受与大家分享：

　　1.对于元件的选择，除了输出输出等特性外，一定要确认是否满足你所需要的工作环境温度，这一点及其重要。

　　2.使用LM1117这一类的LDO，特别是对于固定输出的，其环路参数基本都是内置的，使用的时候一定要注意其环路稳定，特别是输出电容的选择，对于ESR一定要重点关注。

　　3.分析具体的问题，一定要用示波器多多测试问题波形，好的工具可以使你事半功倍。
