长虹32Q1F液晶彩电机芯：ZLS59G-iP-3 故障现象：图像倒立的维修

其实这个故障的判断及维修非常简单，按照检修流程分析，要么是主板换错，要么是屏换错，换句话说，就是主板软件与屏参信息不匹配造成图像倒立。

对此，首先确定原主板所配的屏为LG屏，标准模组：M320X14-E1-L，cell型号：LC320DXJ-SFE1，主板软件版本为ZLS59Gi-V1.00005，且该主板机芯同时配置过华星光电（ST3151A05-8）、京东方（HV320WHB-N00）三个厂家屏。

由于该故障现象的产生是更换了不同屏，才出现的图像倒立现象，按常理讲，只要进入维修模式，修改正确的屏参信息即可显示正常，然而，进入维修模式后，屏参无论怎样调整，都无法使图像倒过来显示。此时，维修陷入困境，不知所措。

简单来说，“图像倒立”现象跟使用的显示屏参数有着直接关系，也可以说主板软件必须对应匹配，若出现软件版本和屏参信息不一样的话，轻者出现花屏或图像倒立，重者会出现黑屏现象。

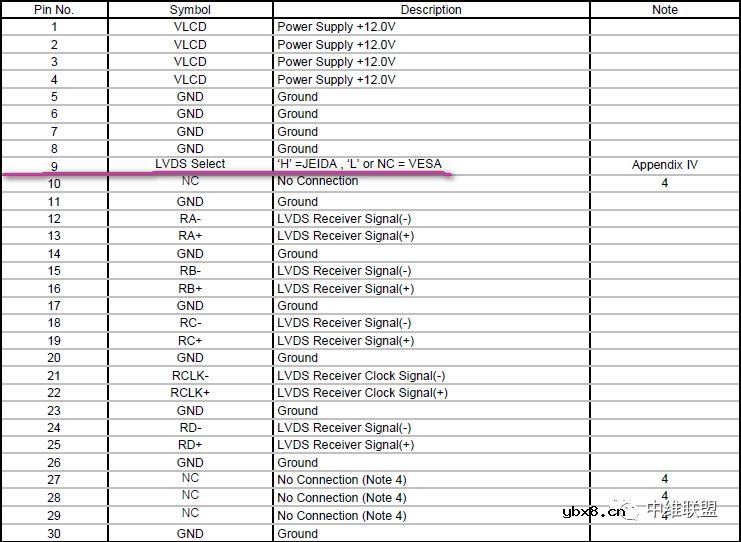

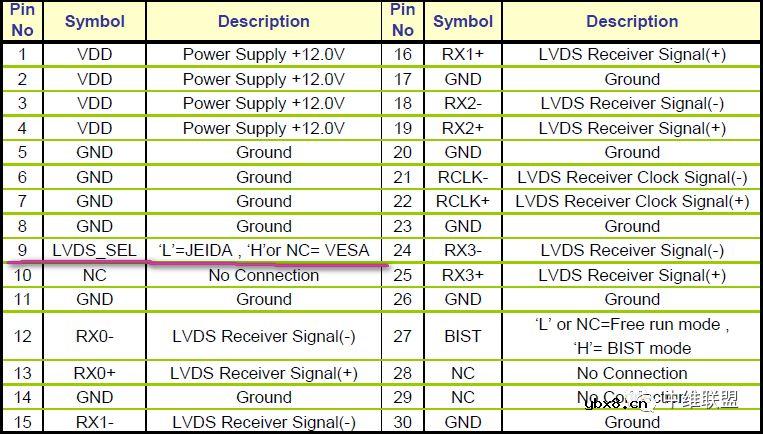

再有，除了主板软件与显示屏参数匹配外，还需要屏厂家提供的LVDS格式选择脚的高低电平状态，这也是关系到图像显示正确与否的关键因素之一。下面就来重点说说不同厂家屏的上屏插座中的9脚功能作用吧。
