创维47E760A型电视机出现无伴音的故障维修

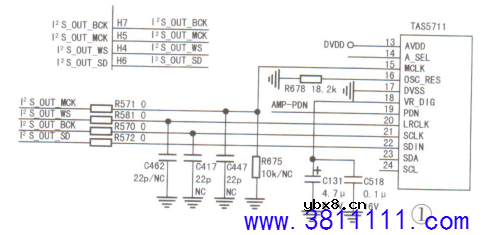

分析检修:此机音频功放采用TAS5711。测功放块②、③、34、33、44、41脚24V供电正常，13、14、27脚3.3V供电也正常，但功放输出端(测试点为L40、L32、L46、L38)对地电压仅1.68V，正常时应为12V ，判断功放电路没工作。测量19脚( PDN，掉电检测端)及25脚(复位端)电压，均为高电平正常;23、24脚I2C总线电压均为3.2V，正常，怀疑主芯片与功放相连的PC总线通道有故障。测通过R570~R572、R580的数字音频信号波形，如图1 所示，发现R572处波形异常，怀疑此通道有故障。用导线跨接主芯片与R572后，故障排除。此故障为电源板质量问题引起。I2C四路信号正常时，其信号电压均在1.6V左右。
