压敏电阻的参数

压敏电阻器是一种电压非线性器件，它有对称而陡峭的击穿持性，当很高的瞬时过电压加到电路上时，压敏电阻的阻抗从接近于开路的状态急剧变化到高导通状态，把瞬时过电压抑制到安全电压水平，因而电路中的脆弱的元件受到保护。 

特点与用途： 1   电压范围宽 2   对过电压响应快 3   耐脉冲电流能力强 4   限制电压低 5   电压温度系数小 

压敏电阻一般并联在电路中使用，当电阻两端的电压发生急剧变化时，电阻短路将电流保险丝熔断，起到保护作用。压敏电阻在电路中，常用于电源过压保护和稳压。

压敏电阻最重要的几个参数包括：压敏电压、通流容量、结电容、响应时间等。

压敏电压，是指外加电压高于某个电压后，压敏电阻器的电阻值迅速变小的一个拐点电压。但是这一电压测量不便，为了参数标准化的需要，国际电工委员会人为规定了两个测量压敏电压的直流参考电流为1mA和0.1mA，将在这一电流下测量所得电压人为规定为压敏电压。所以严格来讲，压敏电阻的手册上所标的压敏电压，已经不是压敏电阻的“压敏”电压。

通流容量，即最大峰值电流值（maximum peak current），即压敏电阻能够承受的波形为8/20uS（业界浪涌测试标准波形）的最大浪涌电流峰值。目前压敏电阻器的手册中通常给出两个能量容量的参数，一个是一次8/20uS浪涌冲击指标，一个是两次8/20uS浪涌冲击指标。

结电容，压敏电阻在导通前的电阻值非常大，可视为电介质，两个电极间存在着纳法级的电容，需要格外注意。也正是由于这个原因，压敏电阻器少用于高频电路和数字电路中。

压敏电阻的参数

1压敏电压UN（U1mA）：通常以在压敏电阻上通过1mA直流电流时的电压来表示其是否导通的标志电压，这个电压就称为压敏电压UN。压敏电压也常用符号U1mA表示。压敏电压的误差范围一般是±10%。在试验和实际使用中，通常把压敏电压从正常值下降10%作为压敏电阻失效的判据

2最大持续工作电压UC：指压敏电阻能长期承受的最大交流电压（有效值）Uac或最大直流电压Udc。一般Uac≈0.64U1mA，Udc≈0.83U1mA

3最大箝位电压（限制电压）VC：最大箝位电压值是指给压敏电阻施加规定的8/20μs波冲击电流IX（A）时压敏电阻上呈现的电压。

4漏电流Il：给压敏电阻施加最大直流电压Udc时流过的电流。测量漏电流时，通常给压敏电阻加上Udc=0.83U1mA的电压（有时也用0.75U1mA）。一般要求静态漏电流Il≤20μA（也有要求≤10μA的）。在实际使用中，更关心的不是静态漏电流值本身的大小，而是它的稳定性，即在冲击试验后或在高温条件下的变化率。在冲击试验后或在高温条件下其变化率不超过一倍，即认为是稳定的

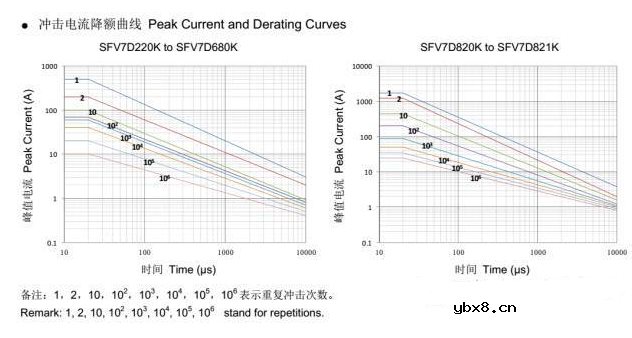

5冲击电流及重复冲击次数
